Бул мүчүлүштүктөрдүн үлгүлөрү бар жана алардын көбүн 30 мүнөт же андан азыраак убакытта аныктоого болот. Бул колдонмо бузулууларды жоюунун иш жүзүндө кандай иштээри боюнча түзүлгөн: экранда көргөн нерсеңизден баштап, андан кийин артка карай иш алып баруу. Сиз сактайсызбыкоммерциялык LCD дисплей экрандарычекене соодада, коомдук киосктарда панелдерди иштетиңиз же иштеп чыгуу учурунда орнотулган аппараттык жабдыктарды оңдоо, диагностика процесси бирдей.
Ыкчам симптомдор маалымдамасы
Бул таблицаны биринчи чыпкаңыз катары колдонуңуз. Бир нече себептер бир эле симптомду жаратышы мүмкүн, андыктан аны акыркы жооп эмес, баштапкы багыт катары караңыз.
| Симптом | Эң ыктымалдуу себеп | Биринчи аракет |
|---|---|---|
| Толугу менен караңгы экран, жарык жок | Электр кубаты үзгүлтүккө учурайт же сактагыч күйүп кетти | Модуль төөнөгүчтөрүндөгү кириш чыңалуусун өлчөө |
| Экран күйүк, бирок өтө күңүрт | Жарыктын начарлашы же LED массивинин иштебей калышы | Арткы жарык схемасын өз алдынча текшериңиз |
| Алсыз сүрөт фонарик менен гана көрүнөт | Арткы жарыктын бузулушу - панелинин өзү иштейт | LED тилкелерин жана айдоочунун схемасын текшериңиз |
| Жаркылдаган же жаркылдаган дисплей | Бошогон лента кабели же туруксуз камсыз кылуу чыңалуусу | Бардык туташтыргычтарды ордуна коюу; камсыз кылуу толкунун текшерүү |
| Экрандагы тик же горизонталдуу сызыктар | Жаракаланган субстрат же драйвердин IC катасы | Визуалдык текшерүү; айдоочу тактасын алмаштыруу |
| Шифрленген же жок болгон каармандар | Протоколдун дал келбегендиги же микропрограмманын катасы | Маалымат жадыбалына каршы байланыш орнотууларын текшериңиз |
| Мазмуну жок ак экран | Инициализация катасы же сигналдын жоголушу | Протокол конфигурациясын текшерүү; баштапкы абалга келтирүү убакытын ырастоо |
| Туруктуу элес сүрөтү же күйүп- | Картаюу панелиндеги статикалык сүрөт өтө узун | Кубат цикли; пиксел-жаңылоо сыноо үлгүсүн иштетиңиз |
| Тийип киргизүү катталбай жатат | Бузулган сенсордук кабель же бузулган микропрограмма | лента кабелин текшерүү; кайра-флеш сенсордук контроллер |
| Кокус баштапкы абалга келтирүү же электр кубатын айлантуу | Чыңалуунун көтөрүлүшү же токтун кубаттуулугу жетишсиз | Осциллограф менен камсыздоону өлчөө; толкундан коргоо кошуу |
ЖК модулунун бузулушуна эмне себеп болот?
Арткы жарыктын начарлашы
Арткы жарык ЖК модулдарындагы эң кеңири таралган-компоненттин бузулушу. LED массивдери иштөө мөөнөтүнүн ичинде акырындык менен өчүп калат - өндүрүүчүлөр өнүмдөрдүнJEDEC жарым өткөргүчтөрдүн ишенимдүүлүгүн текшерүү стандарттары, жана бааланган иштөө мөөнөттөрү керектөөчү{0}} жана өнөр жайлык класстагы панелдердин- ортосунда олуттуу айырмаланат. Жалпы өнөр жай көрсөткүчү эмес, иштөө шартыңызда анын кызмат мөөнөтү үчүн атайын модулуңуздун маалымат барагына кайрылыңыз.
Арткы жарыгы начар болгон дисплей дагы эле электрдик текшерүүдөн өтөт. Панел иштеп жатат -, ал кадимки жарыкта окула турган сүрөттү чыгара албайт. Эгерде экран күңүрт бөлмөдө ылайыктуу көрүнсө, бирок жаркыраган кеңсе жарыгы астында же сыртта дээрлик көрүнбөй калса, биринчи кезекте арткы жарыкты текшерүү керек.
⚠️ Жалпы ката:жарыкты максимумга түртүү менен күңүрт арткы жарыктын ордун толтуруу. Бул светодиоддун эскиришин тездетет жана ансыз деле начарлап бараткан компоненттин -пайдалуу мөөнөтүн кыскартат. Аппараттык жабдыкты башынан эле туура жарыктык менен тандоо көйгөйдөн толугу менен качат - эмнеси менен айырмаланганын көрүңүзкоммерциялык{0}}класстагы LCD модулдарыкеректөөчү{0}}класстын альтернативаларынан.
Туташтыргыч жана кабелдик көйгөйлөр
Тасма кабелдери, зебра туташтыргычтары жана ширетүү бириктиргичтери титирөө, термикалык айлануу жана кайра-кайра ийилгенде начарлайт. Иштөө режими дээрлик дайыма үзгүлтүккө учурайт: белгилүү бир ориентацияларда бүлбүлдөп, титирөө астында дисплей сегменттеринин түшүп калышы же ишке киргизүүдө иштеген, бирок иштөө температурасында иштебей калган экран. Тетиктерге буйрутма берүүдөн мурун ар бир туташтыргычты кайра коюу талаадагы даттануулардын олуттуу бөлүгүн нөлдүк баада чечет.
Экологиялык стресс
Муздак суюк кристалл реакциясын жайлатат; жылуулук поляризатордун эскиришин жана жабышчаак катмарланууну тездетет; нымдуулук электроддорду ичинен коррозияга учуратып, дисплейдин жетишсиз сегменттерин пайда кылат, алар бир нече жума бою акырындап начарлайт. Ар дайым орточо эмес, эң начар-жагдайларды белгилеңиз. талап кылынган чөйрөлөрдөгү колдонмолор үчүн,шайкеш экологиялык рейтинги менен интеграцияланган LCD дисплей чечимдериталаадагы катачылыктан кийин эмес, жайылтуудан мурун баалоо керек.
⚠️ Жалпы ката:дисплейди лабораториялык шарттарда сынап көрүү жана модулдун IP классы жана температура диапазону иш жүзүндө жайгаштыруу чөйрөсүнө дал келерин текшербестен, ал сыртта, муздак кампада же нымдуулук булагынын жанында - аткарат деп ойлосоңуз.
Кубат менен камсыздоо маселелери жана айдоочулардын каталары
Чыңалуунун көтөрүлүшү дароо айдоочу IC бузулушуна алып келет. Туруктуу рельстеги - AC ызы-чуусу - менен камсыз кылуу кыйла кылдат, топтолгон зыянга алып келет: туш келди баштапкы абалга келтирүү, сүрөттүн ызы-чуусу жана LEDдын иштөө мөөнөтү кыскарат. Модулуңуздун маалымат жадыбалынан анын максималдуу жол берилген толкун чыңалуусун караңыз; панелдин бардык түрлөрүнө тиешелүү универсалдуу босого жок.
Микропрограмма мүчүлүштүктөрү жана протоколдун дал келбегендиги аппараттык камсыздоонун бузулушун ынандырарлык түрдө окшоштурган өзүнчө категория болуп саналат. Тактаны алмаштыруудан же программалык камсыздоону жаңыртуудан кийин ак экран же шифрленген чыгаруу көбүнчө сынган панел эмес, конфигурация катасы болуп саналат. Бул айырмачылык качан маанилүүLCD жана LED тилкесинин экран форматтарын салыштыруу- ар кандай технологиялардын протоколдук жүрүм-туруму жана ката кол тамгалары ар кандай.
Алты{0}кадамдык диагностикалык процесс
Буларды ирети менен иштеңиз. Кемчиликти аныктаар замат токтоңуз - керексиз убакытты текке кетирип, жаңы өзгөрмөлөрдү киргизиңиз.
Кадам 1 - Күйгүзүү алдында визуалдык текшерүү-.Панелдин артындагы жаракаларды, конденсацияны, ПХБдагы күйүү белгилерин жана жылып кеткен же ийилген лента кабелдерин издеңиз. Эгер физикалык зыянды тапсаңыз, электрди колдонбоңуз. Кыска туташуу баштапкы катага караганда алда канча кымбат турган каскаддык зыянга алып келиши мүмкүн.
Кадам 2 - Киргизилген чыңалууну текшериңиз.Модулдун кубат киргизүү төөнөгүчтөрүндөгү мультиметрди колдонуңуз. TFT панелдеринин типтүү номиналдык чыңалуулары 3.3V, 5V же 12V - маалымат баракчаңызды текшериңиз. Спецификациядан тышкары 5% дан ашык көрсөткүч тергөөнү талап кылат. Үзгүлтүктүү каталар үчүн, маалымат баракчасынын уруксат берилген спецификациясына каршы камсыздоо толкундарын текшерүү үчүн осциллографты кошуңуз.
Кадам 3 - Арткы жарыкты изоляциялаңыз.Караңгы бөлмөдө кол чыракты панелдин бетине бурч менен жаркыратыңыз. Эгерде сиз бүдөмүк сүрөттү чыгара алсаңыз, панель иштейт жана арткы жарык гана иштебей калган. Бул жалгыз сыноо диагностикалык дарактын жарымын 10 секундага - жок кылат жанатилке-формат LCD дисплейстандарттуу тик бурчтуу панелдер сыяктуу.
Кадам 4 - Кабелдерди жана такталарды ыкма менен алмаштырыңыз.Белгилүү{0}}жакшы сыноо үлгүсүн жүктөңүз. Тасма кабелин текшерилген жумушчу бирдик менен алмаштырыңыз. Кабелден кийин ката болсо, кабель көйгөй болуп саналат. Эгерде ал такта менен калса, анда кийинки орунда такта турат. Адегенде эң арзан, эң жеткиликтүү компонентти алмаштырыңыз.
Кадам 5 - Байланыш протоколун текшериңиз.Тактаны алмаштыргандан кийин ак экран же бузулган чыгаруу дээрлик дайыма конфигурация катасы болуп саналат. Берилиш ылдамдыгын (UART), SPI режимин (CPOL/CPHA) же I2C дарегин маалымат жадыбалына каршы текшериңиз. Бул кадам кемчиликтердин пропорционалдуу эмес үлүшүн кармайткиоск дисплей чөйрөлөрүмодулдар талаада алмаштырылат, көбүнчө толук эмес документтерден.
Кадам 6 - отургучта талаа шарттарын кайталаңыз.Лабораторияда иштеген, бирок жайылтууда ийгиликсиз болгон дисплейде дээрлик дайыма термикалык же титирөө тамыры болот. 22 градуста четте турган туташтыргыч 55 градуста толугу менен ачылат. Стенддик тестирлөө учурунда башкарылуучу жылуулукту колдонуңуз - белгилүү бир температурадан жогору пайда болгон ката термикалык кеңейүүнү түздөн-түз механизм катары аныктайт.
Оңдоо же алмаштыруу? Чечим кабыл алуу негизи
Ремонт качан мааниси бармүчүлүштүк бир гана алмаштырылуучу компонентке локализацияланган - кабель, жарык массиви, микропрограмманы жаңыртуу - модуль системанын бир бөлүгү болуп саналат, мында алмаштырууну издөө олуттуу токтоп калууларды же кайра конструкциялоону талап кылат жана оңдоо баасы жаңы бирдиктен ачык эле азыраак.
Качан алмаштыруу көбүрөөк мааниге ээбир нече симптомдор бир эле учурда пайда болот. Күңүрт арткы жарык, туташтыргычтын эскириши жана сүрөттөлүштүн чогуу пайда болушу - оңдоого мүмкүн болгон бир да ката эмес, кызмат мөөнөтү аяктагандыгынын ишенимдүү көрсөткүчү. Учурдагы модул жакшыраак мүнөздөмөлөрдү - жогорку жарыктык, кененирээк иштөө температурасы, жакшыраак кирүүдөн коргоону - сунуштаганда, алмаштыруунун мааниси бар, бул келечектеги тейлөө түйшүгүн азайтат.
Эки жолду тандоодон мурун, бул беш суроону карап көрүңүз:
- Бул агрегаттын биринчи бузулушубу же буга чейин иштен чыкканбы?
- Күнөө бир гана алмаштырыла турган тетик менен чектелип калабы?
- Оңдоонун жалпы баасы - тетиктердин, эмгектин жана токтоп калуулардын - баасы алмаштыруу наркынан ачык эле төмөнбү?
- Оңдолгон блок системанын калган тейлөө талабына чындап жетеби?
- Учурдагы алмаштыруу бул колдонмо үчүн жакшыраак мүнөздөмөлөрдү сунуштайбы?

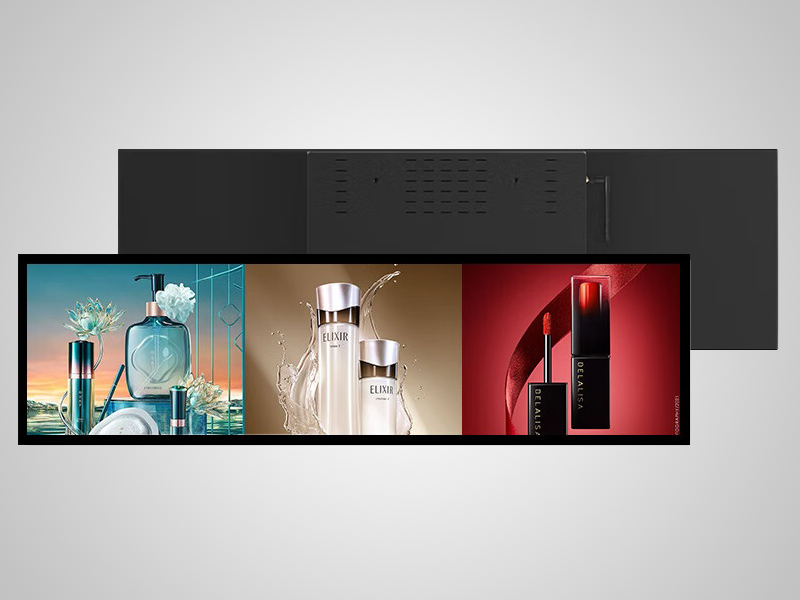

Эгерде үч же андан көп жооп алмаштырууну жактырса, бул жалпысынан ачык-айкын жол. Толук карап көрүңүзпродукт ассортиментижеадис менен сүйлөшбулак жөнүндө. Чекене жана белги контексттери үчүн,чекене белги үчүн жеке LCD конфигурацияларыкөп учурда түздөн-түз окшош{1}}ко-кошумча алмаштырууга караганда-жакшы узак мөөнөттүү экономиканы берет.
Профилактикалык тейлөө
- Экологиялык көзөмөл:Пландаштыруу үчүн эң начар-жагдай шарттарын колдонуп, модулдун номиналдык температура жана нымдуулук диапазонунда жайгаштырыңыз. Жогорку нымдуулук{2}}чөйрөлөрүндө, текшерилген IP рейтинги менен жабылган каптамалар алдын алуу чарасы эмес, талап болуп саналат.
- Энергияны башкаруу:Аппараттык жабдыктардан коргоосу бар жөнгө салынуучу материалдарды колдонуңуз. Арткы жарыктарды максималдуу жарыктыкта тынымсыз иштетүүдөн сактаныңыз - ыңгайлаштырылган жарыктуулукту башкаруу колдонууга ыңгайлуулукка көзгө көрүнөрлүк таасир тийгизбестен LED эскиришин азайтат.
- Пландуу текшерүүлөр:Ай сайын - туташтыргычтын ордун текшерип, конденсатты издеңиз. Чейрек сайын - диагностикалык тест үлгүсүн иштетип, жүктүн астында электр чыңалуусун текшериңиз. Жыл сайын - камсыздоонун толкундарын текшериңиз жана оптикалык катмарлардын деламиминациясын же поляризатордун эскирүүсүн текшериңиз.

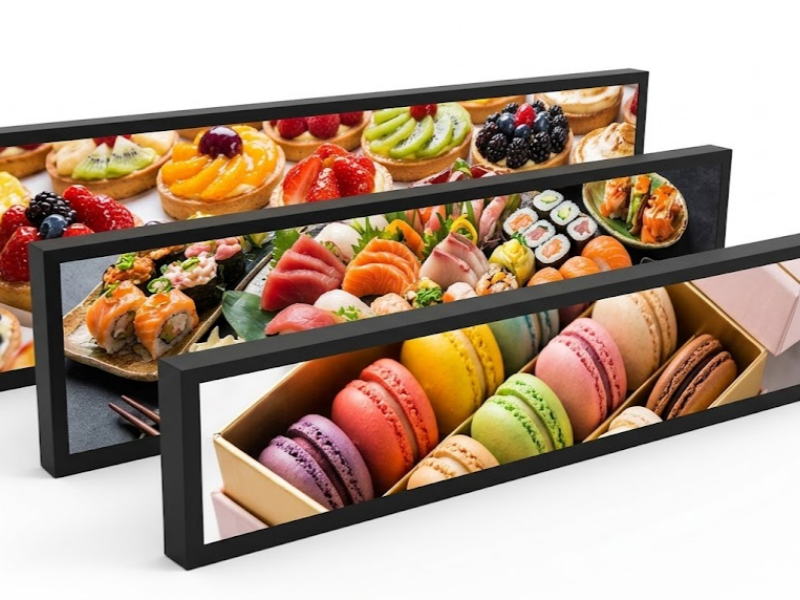

үчүнөзүн-өзү тейлөө терминалы-жогорку{0}}трафик чөйрөлөрүндө тынымсыз иштеп жаткан орнотуулар, кварталдык текшерүү эң жогорку-маанилүү бир тейлөө аракети болуп саналат.Супермаркет чөйрөлөрүндө колдонулган сунулган LCD экрандарнымдуулуктун жана тазалоочу химиялык заттардын өзгөчө таасирине туш болушуңуз, аларды стандарттуу тейлөө графиктери толук чече албайт.
Көп берилүүчү суроолор
Менин LCD экраным ак экранды көрсөтүп турат - панели сынганбы?
Сөзсүз эмес. Ак экран көбүнчө физикалык зыянга караганда байланыш же инициализация катасы болуп саналат. Протокол конфигурациясынын - берүү ылдамдыгын, SPI режимин же I2C дарегин - модулдун маалымат баракчасына салыштырып текшериңиз. Бул өзгөчө микропрограмманы жаңыртуудан же тактаны алмаштыруудан кийин актуалдуу болуп саналат, анда орнотуулар туура эмес өткөрүлбөй калышы мүмкүн.
Арткы жарык же ЖК панели иштебей калганын кантип билсем болот?
Караңгы бөлмөдө экрандын бетине бир бурчта кол чыракты жаркыртыңыз. Эгерде сиз бүдөмүк сүрөттү көрө алсаңыз, панель туура чыгарып жатат жана арткы жарык гана иштебей калды. Кол чырактын астында эч кандай сүрөт жок болсо, ката панелде, айдоочу тактасында же алардын ортосундагы сигнал жолунда экенин билдирет.
Модулду алмаштырбай эле жыбырап турган дисплейди оңдоого болобу?
Көпчүлүк учурларда, ооба. Көбүнчө жалбырттоо лента кабелинин боштугунан, бир жактуу ширетүү түйүнүнөн же ашыкча жабдыктын толкунунан келип чыгат. Туташтыргычтарды кайра жайгаштыруу жана жүктөмдөгү чыңалуунун туруктуулугун текшерүү, кандайдыр бир компонентти алмаштыруунун зарылдыгына чейин бүлбүлдөгөн даттануулардын көпчүлүгүн чечет.
Нымдуулукка дуушар болгон дисплейди күйгүзүү коопсузбу?
Жок. Кубат берүүдөн мурун модулдун нымдуулугу төмөн-чөйрөдө толук кургашына уруксат бериңиз. Нымдуу дисплейди күйгүзүү электроддун коррозиясын жана панелди биротоло бузушу мүмкүн болгон кыска туташуу коркунучун жаратат.
Эмне үчүн менин дисплейим отургучта иштейт, бирок талаада иштебей жатат?
Үзгүлтүктүү талаа-гана мүчүлүштүктөр дээрлик дайыма иштөө температурасында термикалык кеңейүү, титирөөдөн келип чыккан туташтыргычтын үзгүлтүктөрү- же иштетүү учурундагы конденсациядан келип чыгат. Орнотуу чөйрөсүн - температураны, титирөөнү, нымдуулукту - стенддик тестирлөө учурунда кайталаңыз. Талап кылынган шарттарды ырааттуураак иштете турган жабдыктарды тандоо боюнча жетекчилик үчүн,бул жогорку-өндүрүмдүүлүктөгү LCD дисплейдин параметрлерин карап чыгууөзгөчө мааниге ээ болгон айырмачылыктарды камтыйт.
Корутунду
ЖК модулунун каталары эмнени издөө керектигин билгенден кийин окуса болот. Караңгы панель, бүлбүлдөгөн экран, бузулган чыгаруу - ар бири мүмкүн болгон себептердин башкарылуучу тизмесин түзөт жана структураланган диагностикалык процесс компоненттерди туш келди алмаштырууга караганда чыныгы катаны тезирээк табат. Ушул эле процесс оңдоп-түзөө өз нугунда качан ишке ашканын жана алмаштыруу туура жооп экенин так айтып берет.
Эгер акыркы ката сиздин күн тартибиңизге жаңы жабдыктарды киргизсе, изилдеңизкандай заманбап коммерциялык ЖК экрандар салттуу дисплей параметрлери менен салыштыруу, жесуроо берүүконкреттүү өтүнмө талаптарды талкуулоо үчүн.
