ESL жаңыртуу ылдамдыгы жана дисплей көрсөткүчү

Негизги чектөө

Электрондук текче энбелгилери физикалык чектөөлөр астында иштейт, аны эч кандай маркетинг жашыра албайт:электрофоретикалык бөлүкчөлөр илешкектүү суюктук аркылуу өтөт, ал эми илешкектүү суюктук кыймылга каршы турат. Эч кандай программалык камсыздоо жаңыртуулары муну оңдой албайт.

Адатта ESL-жаңылоо ылдамдыгы300 мсден 2000 мсге чейинтолук экранды жаңыртуу үчүн{0}}заряддалган титандын диоксиди жана көмүртек кара бөлүкчөлөрү колдонулган электр талаасынын астында углеводород эриткичтери аркылуу өтүшү үчүн талап кылынган убакыттан баштап түз пайда болот. Бөлүкчөлөр сүйрөө күчтөрүнө туш болушат (Стокс сүйрөө, Эгер сиз техникалык терминди кааласаңыз, анын артындагы математика практикалык эффектке караганда анча маанилүү эмес: бөлүкчөлөр коюу суюктукта жайлатат). Алар кошуна бөлүкчөлөр менен электростатикалык өз ара аракеттенишет. Алар көпкө эс алгандан кийин капсуланын дубалдарына жабышат.

Жаңылоо убактысынын ар бир миллисекундунда бир эле убакта миллиондогон микрокапсулалардын ичинде болуп жаткан чыныгы молекулярдык-масштабдагы окуялар чагылдырылат. LCD же OLED фонунан келгендер бул психикалык моделден толугу менен баш тартышы керек. Булар пикселдерди электрондор менен "скандоочу" дисплейлер эмес. Булар затты физикалык жактан которуштуруучу электрохимиялык системалар.

Айдоо толкундары: инженерия электрохимия менен жолугушкан жерде

Theкыймылдуу толкун формасыоптималдаштыруу аракеттери эң катуу топтолгон жерде. Бул бир эле убакта төрт максатты аткарууга тийиш болгон чыңалуу{1}}убакыт ырааттуулугу: мурунку сүрөттү өчүрүү, солгун бөлүкчөлөрдү активдештирүү, маалымдама боз шкаласын түзүү жана жаңы сүрөттү жазуу-баардын бардыгын энергияны керектөө, артефакттарды чагылдыруу жана жаңылоонун жалпы узактыгы минималдаштыруу.

Өчүрүүбиринчи келет. Дисплей бардык пикселдерди бирдей оптикалык абалга алып келет, адатта ак. Эмне үчүн убара? Анткени EPD бөлүкчөлөрү жол-көз каранды жүрүм-турумун көрсөтөт. Карадан бозго өткөн пиксел актан бозго өткөнгө караганда башка траекторияны ээрчийт. Бул кардарлардын ыраатсыз боз түстөгү рендерацияга нааразычылыгын билдиришкенде, алгачкы жайылтууларда айкын болду. Өчүрүү бардык пикселдерди жалпы башталгыч чекитке мажбурлап, баштапкы шарттарга көз карандылыкты жок кылат.

Активдештирүүоптикалык экстремалдык чектердин ортосундагы бөлүкчөлөрдү термелүүчү -жогорку-жыштыктагы өзгөрмө чыңалуу (±15V 50-100Гц) менен коштолот. Бул процесс ыңгайлуу болуп калган бөлүкчөлөрдү титирет. Стационардык бойдон калган бөлүкчөлөр капсуланын дубалдарына жана коңшу бөлүкчөлөргө үстүнкү жабышууну күчөтөт. Сыноо жарыктыктын -каршы- ийри сызыгынын ийрилүү чекитине талдоо аркылуу оптималдуу активдештирүү узактыгын көрсөтөт - бөлүкчөлөрдүн мобилдүүлүгү максималдуу жооп берүүгө жеткен учур. Кыскараак барып, жай бөлүкчөлөр артта калат. Узакыраак барып, күч текке кетет.

Анан келетмаалымдама боз түстөгү мекеме. Дисплей бирдиктүү ак маалымдама абалын түзөт, анткени EPD боз шкаласынын тактыгы белгилүү оптикалык базадан баштап критикалык көз каранды. Белгилей кетчү нерсе, бул фазадан кийин кыска нөл-чыңалуу интервалын киргизүү кийинки боз түстөгү ырааттуулукту жакшыртат. Бөлүкчөлөр так ортоңку абалга келүүнү суранганга чейин турукташтыруу үчүн бир аз убакыт керек.

Акыры,сүрөт жазуу. Пикселдик{1}}өзгөчө чыңалуулар жана узактыктар бөлүкчөлөрдү максаттуу позицияларга айдайт. 16-деңгээлдеги боз шкала ар бир микрокапсуланын ичиндеги бөлүкчөлөрдүн вертикалдуу бөлүштүрүлүшүн так көзөмөлдөөнү талап кылат - үстүнкү беттеги бөлүкчөлөр ак, ылдыйда кара, ал эми ортодогу позициялар боз түстөрдү жаратат.

300 мс көздөй түртүү

ESL системалары чындыгында канчалык тез кете алат? Агрессивдүү толкун формасын оптималдаштыруу көрсөттү180 мс кыскартууактивдештирүү фазасында узактыгы жана120 мс кыскартуушилтеме боз шкала баскычында. Бул жетишкендиктер бир нече жайылтуу циклдеринде такталган бир нече ыкмалардан келип чыгат.

Бурулуш чекитинин анализитуруктуу активдештирүү убакыттарын колдонуунун ордуна реалдуу-убагында оптикалык жоопту көзөмөлдөөгө мүмкүндүк берет.Уюлдуулукту алмаштырууну азайтуумаанилүү, анткени чыңалуунун полярдуулугун өзгөртүү токтун кескин өсүшүн жаратат жана бул өтүүлөрдү минималдаштыруу үчүн -ырааттуу операцияларды текке кетирет. Жана0V интервалдарын стратегиялык киргизүүбөлүкчөлөрдүн импульсун пайдаланып, энергияны сарптабастан улантууга мүмкүндүк берет.

Азыркы муундагы EPD материалдары үчүн теориялык минимум -болжол менен көрүнөт200msалгылыктуу сүрөт сапаты үчүн. Кээ бир панелдер көзөмөлдөнгөн шарттарда 180ms чейин жылдырылды, бирок сапаттын начарлашы байкаларлык болуп калат. Бул тоскоолдукту бузуу үчүн толкун формасынын акылмандыгы эмес, материалдардын инновациялары талап кылынат.

Жаңылоо режимдери: Ылдамдык-Сапат-Трилеммасы

Ар бир ESL жаңыртуусу кутулгус үч-жолду алмаштырууну камтыйт. Эч бир инженерия андан кутула албайт; кайсы компромиссти кабыл алууну тандай алат. Азык-түлүк, электроника жана дарыкана чекене чөйрөлөрүндө жайылтуу тажрыйбасы ар бир режимди качан колдонуу керектиги жөнүндө күчтүү тыянактарды чыгарды.

Глобалдык жаңылоо (GC16 режими)

Бул толугу менен баштапкы абалга келтирүү-750-2000msкара-ак-кара жаркыраган, ал ар бир бөлүкчөнү толук миграция циклдерине мажбурлайт. Бул укмуштуудай көрүнөт, кардарлар кээде энбелгилердин иштебей жатканын сурашат, бирок бул топтолгон позициялык каталарды толугу менен жок кылган жалгыз режим.

Узартылган жарым-жартылай жаңыртуу ырааттуулугунан кийин, жогорку-ишенимдүүлүктөгү сүрөттөрдү көрсөткөндө же арбактар ​​визуалдык жактан жагымсыз болуп калганда глобалдык жаңыртуу керек. Бир азык-түлүк чынжыр башында "жаман жаркырап" каршы туруп, таза жарым-жартылай жаңыртууларды иштетүүгө аракет кылган. Үч жумадан кийин алардын жарнамалык энбелгилери дээрлик окулбай калды. Алар азыр түнү жабык сааттарда глобалдык жаңыртууну иштетишет.

Жарым-жартылай жаңыртуу

Жарым-жартылай жаңыртуу кадрлардын ортосунда айырмаланган пикселдерди гана жаңыртат250-500ms. Убакытты үнөмдөө олуттуу-өлчөөлөр көрсөткөндөй70% кубаттуулукту кыскартууадаттагы баа жаңыртуулары боюнча-бирок айырбаштоо бар.

Өзгөрүлбөгөн пикселдер айдоо чыңалуусун албайт. Алардын бөлүкчөлөрү бара-бара туруктуу конфигурацияларга орношот. Туруктуулук жакшы угулат, ал эми туруктуулук кыймылсыз дегенди билдирет. 5-10 жарым-жартылай жаңыртуу циклинен кийин, артефакттар көрүнүп калат. Бул босого өндүрүүчүгө жараша өзгөрөт; кээ бир панелдер 15 циклге чыдайт, башкалары 6дан кийин көйгөйлөрдү көрсөтөт. Жалгыз ишенимдүү ыкма - тартиптүү мезгил-мезгили менен глобалдык жаңыртуу.

Тез жаңылоо (DU режими)

Түздөн-түз жаңыртуу режимибоз шкала мүмкүнчүлүгүн толугу менен курман кылат. Ар бир пиксел экилик-кара же ак, ортосунда эч нерсе жок. Бул мүмкүнчүлүк берет120-250msбир жаркылдоо менен жаңыртылат, бирок тексттин четтери лакап ат менен көрүнөт жана сүрөттөр жөнүндө сөз болушу мүмкүн эмес.

Сандык белгилерди көрсөткөн баалар-гана ESL колдонмолору үчүн DU режими көбүнчө жагымдуу жерди билдирет. Турмуш-тиричилик электроника дүкөнүндө-катар{3}}катар текшерүү көрсөткөндөй, кардарлар DU{4}}көрсөтүлгөн бааларды GC16 көрсөткөн бааларды кадимки көрүү аралыкта айырмалай алышпайт. Электр энергиясын үнөмдөө олуттуу болгон.

A2 Анимация режими

Ат80-120ms, A2 режими видео-жөндөмдүү жаңыртуу ылдамдыгына жакындайт. Бул продукт демонстрациялары жана интерактивдүү киоск тиркемелери үчүн колдонулган.

Бирок соодалашуулар катуу. Ghosting тез топтолот. Контраст азаят. Майда деталдар бир нече циклден кийин жок болот. Бир кардар текче энбелгилеринде-техникалык жактан A2 форматында мүмкүн болгон анимациялык жарнамалык мазмунду каалады, бирок 30 секунддан кийин сүрөттүн сапаты начарлап кеткендиктен, аны ишке ашыруу мүмкүн болбой калды. Бул режим өндүрүштүк ESL жайылтуу үчүн эмес, калем киргизүү жана кыскача демонстрациялар үчүн бар.

Туура режимди тандоо

Кантип тандоо керек? Чынын айтканда, мазмун түрү, адатта, сиз үчүн чечет. Фотосүрөттөр талап GC16; баа сандар DU колдоно аласыз. Жаңыртуу жыштыгы балансты-сейрек жаңыртуу сапатты, тез-тез жаңыртуу ылдамдыкты жакшыртат. Жана негизги режимге карабастан, глобалдык жаңыртуу аныкталган аралыктарда болушу керек. Арбак топтоо көйгөйүнөн кутулуу мүмкүн эмес.

Performance Параметрлерин көрсөтүү

Контраст катышы

EPD контраст катыштары, адатта, чейин өзгөрөт8:1ден 15:1ге чейин, премиум панелдери жетет20:1. ЖК спецификациялары менен салыштыруу (1000:1+) адаштыруучу.

EPD контрасты айлана-чөйрөнүн жарыгы{0}}кардарлар текче энбелгилерин окуган чыныгы шарттарда өлчөнөт. ЖК контраст жогорку чөйрө жарык астында кулап; EPD контрастын жакшыртат. 800+ люкс үстүнкү жарыктандыруусу бар дүкөн чөйрөлөрүндө ESL окуу мүмкүнчүлүгүн өлчөө жакын жердеги ЖК экрандардын толугу менен жууп кеткенин көрсөтөт.

Штрих-код сканерлери бир жерде керек6:1 контрастишенимдүү окуу үчүн-биз муну бир нече сканер моделдеринде сынап көрдүк. Биз ченеген ар бир коммерциялык ESL бул тилкени оңой тазалайт, демек лазердик сканерлер штрих-коддорду түздөн-түз электрондук дисплейден көйгөйсүз окуй алат.

Чечимдүүлүк жана пикселдик тыгыздык

ESL пикселдик тыгыздыгы (100-150 DPI) технологиялык чектөөнү эмес, атайылап инженердик тандоону чагылдырат. Жогорку дааналык көбүрөөк пикселдерди талап кылат, алардын ар бири өзүнчө айдоо-жаңылоо убактысын, кубаттуулукту жана компоненттердин баасын көбөйтүүнү талап кылат.

Кээ бир кардарлар 200+ DPI дисплейлерин суранышты. Көрүү аралыктары жөнүндө сураганда, жооп дайыма 50 смден ашкан. Ошол аралыкта 100 DPI тексттин адекваттуу окулушун камсыз кылат. Резолюцияны-ашыкча көрсөтүү көзгө көрүнгөн пайдасыз ресурстарды ысырап кылат.

Түс жөндөмдүүлүгү

Стандарттык кара{0}}жана-ак ESLжумушчу күч бойдон калууда: эң тез жаңылоо (300 мс), эң аз кубаттуулук, эң жогорку ишенимдүүлүк. Ал бааларды көрсөтүүчү тиркемелердин 90% эффективдүү иштетет.

Төрт-түс системасыE Ink Spectra 3100 технологиясын колдонуу менен бир эле убакта кара/ак/кызыл/сары дисплейди иштетүү. Белгилүү бир акцент түстөрүнө-пайдалуу, бирок жаңыртуу убакыттары дагы узартылат.

Толук-түстүү панелдерACeP Gallery технологиясын колдонуу менен фотосүрөттөрдү чыгара аласыз. Көгүлтүр{1}}кызгылт-сары-ак бөлүкчөлөр системасы чындап эле таасирдүү-бул панелдерде көрсөтүлгөн продукт сүрөттөрү көбүнчө басып чыгарылат деп болжолдонот. Бирок1500 мс+ жаңылоо жолужана визуалдык таасир чыгымдарды актаган премиум колдонуу учурларында колдонууну кыйла жогорураак чыгымдар чектейт.

Түс жөнүндө сөз болгондо, кошумча маалымат наркы жаңылоо убактысын, кубаттуулукту жана бирдиктин баасын актайбы деген суроо туулат. Ондон тогуз жолу монохромдуу ишти аткарат.

Ghosting: Туруктуу Артефакт

Арбактар ​​жоюла турган кемчилик эмес. Бул башкарууну талап кылган электрофоретикалык технологиянын ички өзгөчөлүгү.Арбак{0}}акысыз EPD иштешин убада кылган адам технологияны туура эмес көрсөтүп жатат же көйгөйдү жашыруу үчүн жай жаңырган панелдерди сатат.

Ghosting кайдан келет

Үч механизм салым кошот.Бөлүкчөлөрдүн толук эмес миграциясы-айдоо узактыгы же чыңалуу жетишсиз болгондуктан, бөлүкчөлөр белгиленген орундарга жете албай жатат.Калган зарядды бөлүштүрүү-капсуланын дубалдарында заряддын бирдей эмес топтолушу бөлүкчөлөрдүн кийинки кыймылына таасир этет. Жанабөлүкчөлөрдүн адгезиясынын гистерезиси-турбай калган бөлүкчөлөр үстүнкү жабышууну күчөтөт.

Ар кандай панелдин өндүрүүчүлөрүндө элестүү жүрүм-турумду мүнөздөөгө бир топ убакыт сарпталды. Вариациялар олуттуу; кээ бир панелдер 5 жарым-жартылай жаңыртуудан кийин көзгө көрүнөрлүк элестейт, ал эми башкалары 12-15ке чыдайт.

Экологиялык факторлор аны начарлатат

Температуразор мааниге ээ. Төмөн температурада эриткичтин илешкектүүлүгү көбөйүп, бөлүкчөлөрдүн кыймылына тоскоол болуп, элестүүлүктү күчөтөт. 10 градустан төмөн, жаңылоо убакыттары узартылышы керек же көрүнгөн артефакттар кабыл алынышы керек. 0 градустан төмөн болсо, стандарттык панелдер көйгөйгө айланат-толугу менен окулбай турган дисплейлер муздак иштөөгө ылайыктуу эмес панелдерди колдонгон муздаткычтарда байкалган.

Батарея чыңалуусуарбактарга да таасирин тийгизет. Түгөнгөн батарейкалар бөлүкчөлөрдүн толук эмес миграциясын пайда кылып, айдоо чыңалуусун азайтат. Бир дарыкана кардары бир топ этикеткалардагы батарейкалардын иштебей калган сырдуу элес көйгөйлөрүн башынан өткөрдү. ESL системалары алдын ала тейлөө эскертүүлөрү менен-батареянын аздыгын аныктоону ишке ашырышы керек.

Таржымал жаңыртуубаарын бириктирет. Бир эле мазмунду кайра-кайра көрсөткөн пиксел барган сайын туруктуу бөлүкчө конфигурацияларын иштеп чыгат. Статикалык мазмун динамикалык мазмунга караганда тезирээк-жабылуу механизми түшүнүктүү болмоюнча карама-каршы келет.

Иш жүзүндө Ghosting башкаруу

Мезгил-мезгили менен глобалдык жаңылоонегизги жумшартуу бойдон калууда. Кадимки сунуш - бул ар бир 5-10 жарым-жартылай жаңыртуулардан кийин милдеттүү түрдө толук{1}}экранды жаңыртуу, бирок оптималдуу интервал панелге жана иштөө шарттарына жараша өзгөрөт.

Температура{0}}компенсацияланган издөө таблицаларыөзгөрүлмө шарттарда жардам. Температура боюнча индекстелген LUTтерде сакталган айдоо параметрлери төмөнкү температураларда толкун формасынын узактыгын автоматтык түрдө узартат. Өлчөөлөр көрсөтүп турат40% арбактарды азайтуужакшы{0}}төмөндөлгөн температура компенсациясын туруктуу параметрлерге каршы колдонуу.

Тарыхый кадр компенсациятоптолгон позициялык бурмалоолордун ордун толтуруу үчүн -учурдагы айдоо толкун формаларын пикселдик{1}}деңгээлдин жаңыртуу таржымалынын негизинде өнүккөн. Бардык ESL контроллерлору муну колдой бербейт, бирок ал бир нече ай бою кызмат кылган панелдерде өлчөнгөн айырманы түзөт.

Контент дизайнымаанилүү да. Кара тексти бар ак фон тескери түс схемаларына караганда азыраак көрүнгөн элестерди жаратат. ESL шаблондору-сүрөттөгөн чоң кара аймактардан качуу үчүн, ак фонду жактырбоо керек.

Системанын-деңгээлин жаңыртуу майнаптуулугу

Жеке ESL жаңылоо убактысы тутум жаңыртуу күтүү убактысынын бир гана компоненти болуп саналат. Миңдеген энбелгилери бар жайылтуулар үчүн тармактын архитектурасы жалпы жаңыртуу убактысын түзөт. Кээ бир кардарлар жаңыртуу циклдерине 30 секунд кошумчалаган тармактык тоскоолдуктарга көңүл бурбай, 50 мсден ашык панелди жаңылоону жакшыртышат.

Байланыш протоколдору

Менчик суб-1ГГц RF системаларымаксималдуу камтуу аймагын жана имараттын киришин сунуштайт. Байланыш диапазону -белгилөө- үчүн шлюз 25 метрден ашат, бул чоң чекене соода чөйрөлөрүндө маанилүү-. Өткөрүү жөндөмдүүлүгүнүн чектөөлөрү бир убакта жаңыртуу мүмкүнчүлүгүн чектейт, бирок кадимки чекене жаңыртуу үлгүлөрү үчүн бул сейрек кездешүүчү кыйынчылыктарга айланат.

PAwR менен Bluetooth төмөн энергия(Жооптор менен мезгил-мезгили менен жарнама, BLE 5.4 кошулган) массалык түзмөктөрдүн саны менен стандартташтырылган эки багыттуу байланышты камсыз кылат. Бир эле кирүү чекити теориялык жактан даректей алат32 640 энбелги- 128 топ ар бир топко 255 энбелги. Мезгил-мезгили менен жарнамалык интервал системанын күтүү убактысын аныктайт; кыска интервалдар жогорку кубаттуулукта тезирээк жооп берет. BLE тутумдары убакытты сезгич колдонмолор үчүн 1 секунддук интервалдар менен жана күнүмдүк бааларды жаңыртуу үчүн 10 секунддук интервалдар менен орнотулган.

Тармак топологиясыборборлоштурулган шлюздар менен жылдыз үлгүсүн ээрчийт. Ар бир шлюз аныкталган зонаны камтыйт; кайталанган камтуу ашыкча камсыз кылат. Чоң чекене жайгаштыруулар RF каналын кылдат пландаштырууну талап кылат-бир жайгаштыруу, анда чектеш каналдардагы эки шлюз интерференция үлгүлөрүн жараткан, пакеттин 15% жоготууга алып келген.

Чыныгы-Дүйнөлүк Өткөрүү

өндүрүш системаларында,5 мүнөт ичинде 3000 энбелги жаңыртылышыбир шлюз аркылуу ырааттуу жетишүүгө болот. Аткаруу чуркаптарын көрсөтүү үчүн сервер буйругунан-аяктоо-кетүү3-10 секундтармак жүктөмүнө жана кайра аракет кылуу талаптарына жараша.

Жайгаштыруу тажрыйбасынан алынган критикалык түшүнүк: баанын өзгөрүшү миңдеген энбелгилерге чейин жайылган кадимки чекене жаңыртуу сценарийлери үчүн, системанын{0}}деңгээлинин иштөөсү жеке энбелгилерди жаңыртуу ылдамдыгына караганда жалпы жаңыртуу убактысын чектейт. Жеке жаңыртуу ылдамдыгын 500 мсден төмөн оптималдаштыруу тармактын жайылышына секундаларды талап кылганда, кирешенин азайышын камсыз кылат.

Энергияны керектөө жана батареянын иштөө мөөнөтү

EPD энергия керектөө дээрлик жаңылануу окуяларында пайда болот. Күтүү режиминдеги ток анча чоң эмес-микроампер өлчөнгөн. Бул профиль иштететкөп-жылдык батареянын иштөө мөөнөтүмонета клеткаларынан, бул EPD-негизделген ESL үчүн эң күчтүү аргументтердин бири бойдон калууда.

Күчтү эмне керектейт

Пикселдердин санысызыктуу байланышы бар-чоң дисплейлер пропорционалдуу түрдө көбүрөөк керектейт.Боз түстөгү тереңдикмаанилүү, анткени 16-деңгээлдүү GC16 бинардык DU режимине караганда татаал толкун формаларын талап кылат.Жаңылоо режимин тандоонегизги таасири бар; глобалдык жаңылоо жарым-жартылай жаңыртуунун 2-3 × күчүн сарптайт. Жанатемпературамуздак чөйрөлөр узунураак толкун формаларын талап кылгандыктан, кубаттуулукту тартууга таасир этет.

Батареянын иштөө мөөнөтү

үчүнCR2450 литий монета клеткаларыболжол менен 600mAh кубаттуулугу менен, байкалган аткаруу төмөнкүдөй:

Бул божомолдор бөлмө температурасында иштөөнү болжолдойт. Муздак сактагыч колдонмолорунун-муздатылган жана тоңдурулган бөлүмдөрү-төмөн температурада жаңыртуу күчүн жогорулатып, батареянын сыйымдуулугун азайтып, батареянын кубатын тездетет. Бөлмө температурасында 5 жылга эсептелген белги муздаткычта 2 жыл сакталышы мүмкүн.

Ар бир жаңыртуу батареянын кубаттуулугун сарптайт. Бир кардар батарейкалары үч жумага созулган-анимацияланган бааларды көтөрүүнү каалашат. Системанын архитекторлору аппараттык камсыздоону тандоодон мурун жаңыртуу жыштыгына талаптарды аныкташы керек. Саат сайын жаңыртууну талап кылган энбелги күн сайын жаңыртылгандан башка батареянын архитектурасын талап кылат.

Температуранын аткарууга тийгизген таасири

Температура ESL иштешине бир нече механизмдер аркылуу таасир этип, аны жакшыртатжалгыз эң маанилүү экологиялык өзгөрмө. Бул климаттын көзөмөлүндөгү чекене полдордо, муздаткыч кутуларда, тоңдурулган тамак-аш бөлүмдөрүндө жана сырттагы колдонмолордо-бир нече жолу көрсөтүлдү.

Эриткичтин илешкектүүлүгү

Бул кээ бир химияга кирет, бирок кыска версия: EPD эриткич муздак болгондо коюураак болот. мамиле болжол менен төмөнкүдөйArrhenius ийри-термодинамикага өтө терең кирбестен, эффекттин сызыктуу эмес, экспоненциалдык болушу маанилүү.

Ат25 градус(маалымат шарты), бөлүкчөлөр номиналдык мобилдүүлүктү көрсөтөт. Ат0 градус, илешкектүүлүк болжол менен эки эсеге көбөйөт, бөлүкчөлөрдүн ылдамдыгы эки эсеге азаят. Ат-20 градус, илешкектүүлүгү болжол менен 4× көбөйөт, пропорционалдуу узартылган толкун формасынын узактыгын талап кылат. Математика муну абдан жакшы болжолдойт, бирок чыныгы{2}}дүйнөдө жыйынтыктар кээде ар бир өндүрүүчү колдонгон атайын эриткичтин формуласына жараша өзгөрүп турат.

Бир өндүрүүчүнүн "кең температура" дооматтарын алардын панелдерин -15 градуста иштетүү аркылуу сынап көрүү 400 мсден 1100 мс чейин узартылган жаңылоо убакыттарын көрсөттү. Панелдер иштеди, бирок спецификациялар бир топ жакшыраак муздак иштешин билдирген.

Иштөө диапазонунун классификациялары

Стандарттык панелдернегизги көрсөткүчтөрү менен 0 градустан 40 градуска чейин жабуу.Кеңейтилген диапазон панелдериорточо толкун компенсациясы менен -10 градустан 50 градуска чейин кармайт.Кең температура панелдери-тоңдургуч каптар үчүн зарыл- -25 градустан 60 градуска чейин адистештирилген алдыңкы беттик ламинат материалдарын, интегралдык температураны сезүү жана ийкемдүү толкун формасын тандоо. Туурамуздаткычтын-класстагы панелдери-30 градустан 10 градуска чейин оптималдаштырылган, бирок премиум бааны буйрук кылат.

Температураны компенсациялоо

Кең-температуралык ESL чиптин температура сенсорлоруна, эстутумда сакталган бир нече толкун формасынын параметрлеринин топтомуна- жана өлчөнгөн температуранын негизинде автоматтык түрдө параметрди тандоону камтыйт. Муздак иштөө үчүн узартылган толкун формасынын узактыгы жана жогорку-температурада иштөө үчүн чыңалуунун төмөндөшү.

Кең-температурада иштөө үчүн өндүрүмдүүлүк жазасы анчалык деле-болбойт. Ченөөлөр экстремалдык температурада жаңыртуу убакыттарын көрсөтөтэкиден үчкөбөлмөнүн-температурасынын иштеши. Муздаткыч чөйрөдө орнотулган кардарлар муну жаңыртуу убактысын эсептөөдө эске алышы керек.

ESL талаптары айырмаланган жерде ЖАҢЫ БӨЛҮМ

Жалпы "чекене ESL" спецификациясы, балким, чыныгы-дүйнөдөгү жайылтуулардын 60% камтыйт. Калган 40% атайын вертикалдуу рынокторду изилдөөдө гана пайда болгон атайын талаптарды камтыйт. Керектөөчү электроника дүкөнүндө иштеген нерсе тоңдурулган азык-түлүк кампасында укмуштуудай иштебей калат. Кийинки бөлүмдөр стандарттуу ESL божомолдору бузулган тармактарда жайылтуу тажрыйбасын документтештирет.

Жаңы тамак-аш жана азык-түлүк: динамикалык баа тез бузулуучу инвентаризацияга жооп берет

Жаңы азык-түлүк чекене соодасы жөнөкөй бир себептен улам эң талап кылынган ESL тиркемесин билдирет: продукциянын наркы көрсөтүлүп жатканда тынымсыз төмөндөйт. Дүйшөмбү күнү эртең менен $15/лб турган стейк, эгерде ал сатыла элек болсо, шаршемби күнү кечинде $7/lb болушу мүмкүн. Салттуу кагаз энбелгилери бул маанинин ийри сызыгын кармай албайт. ESL мүмкүн-бирок ишке ашыруу талаптары стандарттуу азык-түлүк бааларынан олуттуу айырмаланат.

Динамикалык арзандатуу баасыстандарттуу ESL батарейкаларын ай ичинде түгөтө турган жаңыртуу жыштыктарын талап кылат. Жаңы тамак-аш бөлүмү күн сайын -эртең мененки кампа, чак түштө тууралоо, кечинде арзандатуу, түн ичинде баштапкы абалга келтирүү-батареяны жумасына бир жолу жаңыртылган борбордогу-дүкөндүн энбелгисиндей 4 эсе ылдам сарптайт. Батареянын химиясын тандоо стандарттуу CR2450 монета клеткаларынан жогорку-кубаттуу литий тионилхлориддик клеткаларга же текчеде орнотулган индуктивдүү заряддоо станциялары менен кайра заряддоого боло турган опцияларга өтөт.

Жарамдуулук мөөнөтүн көрсөтүүмаалымат тыгыздыгы талаптарын кошот. Жөнөкөй баа теги үчүн, балким, 50 белги керек. Баасын, бирдигинин баасын, таңгагынын датасын, сатуу-датасы жана колдонулушу-күн боюнча чагылдырылган жаңы тамак-аштын энбелгиси окула турган шрифт өлчөмүндө 150+ символду талап кылат. Кыймылсыз мүлктүн көрсөткүчү ошого жараша көбөйөт - 2,9 "жана 4,2" этикеткалары стандартка айланат, мында 2,13 "борбордук дүкөн үчүн жетиштүү.

Бир азык-түлүк тармагынын жаңы деңиз азыктары бөлүмү кардарлардын смартфонунун өз ара аракеттенүүсү үчүн интеграцияланган NFC менен 4,2" үч{1}}түстүү ESLди орнотту. Кызыл акцент түсү автоматтык түрдө прогрессивдүү арзандатуу менен даталар боюнча сатыла турган товарларды баса белгилейт: калган 48 саатта 15% арзандатуу, 24 сааттын аягында 30%, 24 сааттын аягында 30% га арзандатуу керек. реалдуу-запастарды башкаруу тутумунун байланышы-жети айдын ичинде бардык жайгаштыруу үчүн төлөнүүчү пилоттук бөлүмдө 23% кыскартууга караганда, ESL инфраструктурасы инвентаризацияны кыскартуу системасынын бир бөлүгү болуп калды.

Муздак чөйрөлөрмурда талкууланган температуралык кыйынчылыктарды киргизүү. 4 градуста иштеген сүт муздаткычтары жаңылануунун байкаларлык басаңдашына алып келет. 2 градуста эттин абалы начар. -18 градуска тоңдурулган тамак-аш кутулары стандарттуу бирдиктерге караганда 40-60% кымбат атайын кең температурадагы панелдерди талап кылат. Бир тоңдурулган азык-түлүк сатуучу стандарттуу панелдерди балмуздак бөлүмүндө орноткон; энбелгилер бир жуманын ичинде окулбай калды, анткени иштөө температурасында жаңылануунун жетишсиздигинен арбактар ​​топтолгон.

Муздаткычтын ичиндеги температура градиенти кошумча татаалдыкты жаратат. Аба перделери системалары алдыңкы чети (жылуураак, айланадагы абанын аралашуусуна жакын) менен арткы (муздак, бууланткычтын жанында) ортосунда 8{5}}12 градус температуранын өзгөрүшүн жаратат. Сүт кутучасынын маңдайындагы этикеткалар 8 градуста иштеши мүмкүн, ал эми артындагы энбелгилер 2 градус -болгону жетишерлик түрдө ар кандай толкун формасынын убактысын талап кылат. Татаал жайылтуулар жекелештирилген жаңыртуу параметрлери менен ар бир белгидеги температураны сезүүнү ишке ашырат.

Тез бузулуучу инвентаризацияга көз салууинтеграция кийинки эволюцияны билдирет. ESL системалары инвентаризацияны башкаруу менен эки багыттуу туташканда, энбелги дисплей сыяктуу эле сенсорго айланат. Стоктун-түгөндүгүн аныктоо-сатуу активдүүлүгүнүн жоктугунун негизинде текченин орду бош экенин аныктоо-автоматтык түрдө толуктоо эскертүүлөрүн иштетет. Бир өндүрүш бөлүмү ESL-инвентаризациясынын интегралдык мониторингинин жардамы менен{6}}запастык инциденттерди-34% га кыскартты, ал эң көп мезгилде 4 сааттан ашык сатуу активдүүлүгү жок позицияларды белгилеген.

Склад жана өнөр жай логистикасы: масштаб баарын өзгөртөт

Өнөр жай кампасынын ESL орнотуулары чекене системанын архитекторлору сейрек кездешүүчү чектөөлөр астында иштешет. Азык-түлүк дүкөнүндө 40 000 чарчы фут аянтында 15 000 SKU болушу мүмкүн. Бул азык-түлүк тармагын тейлеген бөлүштүрүү борборунда 500,000 чарчы фут аянтында 50000+ SKU бар, шыптын бийиктиги 40 фут. Шыбы 12{13}}фут болгон чекене чөйрөдө иштеген RF таратуучу моделдер 35 футка чейин созулган болот стеллажы бар кампада толугу менен иштебей калат.

Унаанын жайгашкан жерин аныктоочекене баа тегтерине караганда ар кандай дисплей артыкчылыктарын талап кылат. Негизги маалымат бул баа эмес-бул жайгашкан жер коду, SKU жана саны. Кампадагы ESL шаблондору, адатта, 3+ метрден окула турган 48-чекиттик же андан чоң шрифттерде жайгашкан идентификаторлорду көрсөтүп, жүк көтөрүүчү операторлорго жана таңгактоочу жумушчуларга- урнага жакындабастан жайгашкан жерлерди аныктоого мүмкүндүк берет. Контраст катышы талаптары күчөтүлөт, анткени көрүү өзгөрүлмө өнөр жай жарыгында-кээ бир өтмөктөр 1500+ люкс, башкалары 200 люкс көлөкөдө түз бийик орнотулган орнотмолордун астында болот.

Жарык интеграциялоо-үчүн- тандаңызESLди пассивдүү дисплейден тышкары активдүү иш процессинин жетекчилигине кеңейтет. Электрондук кагаз менен бириктирилген LED индикаторлор -жарк-жарк этип, жумушчуларды жерлерди тандоого багыттайт. EPD эмнени тандоо керектигин көрсөтөт; LED кайда тандоо керектигин көрсөтөт. Комплекстүү тутумдар тандоо катасынын көрсөткүчтөрүн кадимки 0,5-1% диапазондон 0,1% же жакшыраак чейин азайтат. Тандоо операциялары учурундагы кубат бюджетинин жылышы-диоддук индикатору кагазды жаңыртуу циклине караганда көбүрөөк кубатту талап кылат. Батареянын архитектурасы ошого жараша ыңгайлашат, көбүнчө AA литий клеткаларына же жогорку активдүүлүгү бар жерлер үчүн зымдуу кубатка өтүшөт.

Бийик-төлмөктөрстресс RF байланыш системалары. Металл стеллаждар көп жолдуу тоскоолдуктарды жаратат. Бийик өтмөктөр көмүскө аймактарды жаратат. Чекене соодада 25 метрди камтыган бир шлюз жыш кампа чөйрөсүндө болгону 8-10 метрди камтышы мүмкүн. Gateway тыгыздыгы барабар камтуу үчүн чекене жайгаштыруу салыштырмалуу 3-4 × жогорулайт. Кээ бир кампа жайлары гибриддик тармактарды-суб-1ГГц гибриддик тармактарды иштетишет, ал жыш стеллаждар аймактарына кирүү үчүн, WiFi ачык жайгашуу аймактары үчүн, байланыш катмарын бириктирүүчү ортолук программа менен.

Жүк көтөргүчкө орнотулган-мобилдик дисплейлерөнүгүп келе жаткан кампа ESL вариантын билдирет. Туруктуу текчелердин энбелгилерине караганда дисплейлер жүк көтөрүүчү мачталарга орнотулуп, операторлор кампаны кыдырып жатканда реалдуу-убагын алуу боюнча нускамаларды алышат. Бул түзмөктөр -жайгашкан жерин, санын, кийинки бара турган жерин- үзгүлтүксүз жаңыртып турат, бул статикалык текче энбелгилеринен таптакыр башкача кубаттуулук архитектурасын талап кылат. Жүк көтөргүчтүн электр тутумунан кабелдик кубат стандарттуу болуп саналат; батареянын иштеши колдонмолорду үзгүлтүксүз-жаңыртуу үчүн жарабайт.

Запастарды эсептөөнү автоматташтырууэки багыттуу ESL байланышын колдонот. RFID интеграциясы RFID окугучтары менен жабдылган ESL бирдиктеринин жанында RFID өтүү менен белгиленген өнүмдөрдү- автоматтык цикл санап, кол менен сканерлөөсүз инвентардык саноолорду жаңыртууга мүмкүндүк берет. Бөлүштүрүүчү борбордун жайгашуусу ESL-интегралдык RFID циклин эсептөөнүн жардамы менен физикалык инвентардык сандагы эмгекти 60% кыскартты, бул инвентаризациянын тактыгын 99%дан жогору кармап турду.

Катуу чөйрө рейтингиөнөр жай контекстинде маселе. IP54 чаңга жана чачыратууга каршылык кампадагы ESL үчүн негиз болуп саналат; IP65 жууп тазалоо процедуралары бар чөйрөдө зарыл болуп калат. Эриткичтер же тазалоочу каражаттар менен иштөөчү жайларда химиялык туруктуулук маанилүү. Унаа тетиктеринин бир кампасына тормоз суюктугуна жана трансмиссия суюктугуна туруктуу этикеткалар талап кылынат-стандарттык ESL корпустары бир нече ай ичинде бузулат. Поликарбонат корпустары химиялык-көпкө чыдамдуу адистештирилген корпустар бирдиктин наркын 35% га жогорулатты, бирок аларды колдонуунун узактыгы үчүн абдан маанилүү болуп чыкты.

Саламаттыкты сактоо жана дарыкана: Тактык-келишимге болбойт

Дарыкана ESL жайылтуулары кадимки чекене соодада жок ченемдик талаптарга туш болушат. Азык-түлүк дүкөнүндөгү баа катасы кардарлардын даттанууларын жана баанын тактыгына байланыштуу мыйзамдарга ылайык мүмкүн болуучу юридикалык таасирди билдирет. Дарыканада дары маркировкалоо катасы бейтаптын зыянын же өлүмүн билдириши мүмкүн. Тобокелдик профили системанын дизайн артыкчылыктарын түп-тамырынан бери өзгөртөт.

Дарыны идентификациялоо дисплейитиптүү чекене ESL тышкары маалымат тыгыздыгын талап кылат. Дарыканадагы текченин этикеткасында төмөнкүлөр көрсөтүлүшү керек: дары-дармектин аталышы (бренд жана жалпы), күчү, дозалоо формасы, NDC номери, баасы, бирдиктин баасы, өндүрүүчүсү жана көбүнчө сактоо талаптары. Муну 2,13 дюймдук энбелгиге орнотуу үчүн кылдат типография-же көбүнчө 2,9" же андан чоңураак дисплейлерди орнотуу керек. Кээ бир дарыканалар рецепт боюнча маалыматты толуктоо үчүн QR коддору бар 4,2 дюймдук энбелгилерди колдонушат.

Штрихкоддун тактыгын текшерүүсынга айланат. Дарыкана кызматкерлери дарыларды кабыл алуу, текчеге коюу, тартуу, текшерүү, берүү-иш процессинде бир нече жолу сканерлейт. ESL{3}}көрсөтүлгөн штрихкод ар бир кадамда туура скандоо керек. Бул чекене минималдуу чегинен тышкары контраст катышы талаптарын күчөтөт. Дарыкананы сканерлөөчү жабдыктарды тестирлөө көрсөткөндөй, эски фармацевти текшерүү сканерлери -кээ бирлери заманбап лазердик же сүрөт сканерлеринен көрө CCD технологиясын колдонуп-ишенимдүү окуу үчүн 10:1 же жакшыраак контрастты талап кылат. Панелди тандоодо орнотулган базадагы эң начар{11}}жагдайларды сканерлөөчү жабдуулар эске алынышы керек.

Көзөмөлгө алынган зат аймактарыфизикалык коопсуздук талаптарын киргизүү. Тиркеме II-V дары-дармектерге кирүү журналы менен коопсуз сактагыч талап кылынат. Көзөмөлгө алынган зат шкафтарындагы ESL кабинетке кирүүнү башкаруу тутумдары менен интеграцияланышы керек{3}}кирүү чектелген индикаторлорду көрсөтүү, шкафтын ар бир ачылышында кайсы энбелгилер көрүнөөрүн жазуу жана уруксатсыз кирүү аракеттери учурунда дисплейди өчүрүү. Ооруканалардын бир дарыканасы ESLди контролдонуучу заттарды башкаруу тутуму менен бириктирди,-реалдуу убакытта инвентаризациялык эсептерди көрсөтүү үчүн, алар дары-дармектер берилип жатканда автоматтык түрдө жаңыртылып, кол менен эсептөөнү жокко чыгарат.

Муздаткычта дары сактоочу жайдарыкананын тактык талаптарын муздак чынжырча - температура көйгөйлөрү менен айкалыштырат. Вакциналар, инсулин жана айрым биологиялык препараттар 2-8 градуска чейин сакталышы керек. Кең-температурадагы ESL панелдери милдеттүү. Кээ бир дарыкана муздак сактагыч колдонмолору ESL{7}}интегралдык сенсорлору менен температура журналын талап кылат, алар учурдагы температураны көрсөтүү менен бирге дары-дармек маалыматы менен камсыз кылат - кызматкерлердин өзүнчө мониторинг жабдууларын текшерүүнү талап кылбастан, сактоо шарттары спецификациянын чегинде кала берерин визуалдык текшерүүнү камсыз кылат.

Ооруканадагы аптека иштеричекене дарыканадан тышкары татаалдыкты кошуу. Дары-дармек арабалары, автоматташтырылган бөлүштүрүүчү шкафтар жана спутниктик дарыканалардын ар бири ар кандай ESL талаптарын сунуштайт. Арбага-монтаждалган ESL кайра-кайра ташууга чыдамдуу бекем курулушту талап кылат; дисплейлер оорукана коридорлоруна мүнөздүү флуоресценттик жарыктын астында окула турган бойдон калууга тийиш. Кабинеттин автоматташтырылган интеграциясы үчүн кабинетти башкаруу программасы менен шайкеш келген байланыш протоколдору талап кылынат-көбүнчө үчүнчү тараптын интеграция мүмкүнчүлүктөрү чектелүү-проприетардык системалар.

Нормативдик ылайыктуу документтерчекене ESL системалары сейрек камсыз кылган аудит жолдорун талап кылат. Ооруканалардын дарыканалары үчүн Биргелешкен комиссиянын аккредитациясы дары-дармектерди маркировкалоонун тактыгына документтерди талап кылат. ESL башкаруу тутумдары ар бир энбелги жаңыртууларын убакыт белгиси, колдонуучунун уруксаты жана мазмунду өзгөртүү чоо-жайы менен катташы керек. Бир оорукана тутумунун Биргелешкен комиссиясынын изилдөөсү алардын ESL аудитинин мүмкүнчүлүктөрүн атайын изилдеген; маркшейдер акыркы 12 айдын ичинде этикеткалардын тактыгын текшерүү жол-жоболору боюнча документтерди талап кылган.

Электроника жана жогорку-Баалуу чекене: реалдуу-Убакыттагы атаандаштык баалар

Турмуш-тиричилик электроникасынын чекене соодасы ачык-айкын баа рыногунда иштейт, анда кардарлар дүкөндө туруп смартфондордогу атаандаштардын баасын такай текшерип турушат. ESL нарк сунушу эмгекти үнөмдөөдөн атаандаштыкка жооп берүү жөндөмдүүлүгүнө-бир түн ичинде баалар файлынын жаңыртууларын күтпөстөн, реалдуу-бааларга дал келүү же аны жеңүү мүмкүнчүлүгүнө карай жылат.

Атаандаштык баага мониторинг интеграциясыатаандаштардын веб-сайттарын үзгүлтүксүз кырып турган баа чалгындоо кызматтары менен ESL системаларын байланыштырат. Негизги атаандаш флагмандык смартфондо өз баасын түшүргөндө, баа чалгындоо кызматы бир нече мүнөттүн ичинде өзгөрүүнү аныктайт, баа механизми маржа эрежелерин баалайт жана жаңыртылган баалар 3-10 секунддук тармактын кечигүү терезесинде текче энбелгилерине жайылат. Бир электроника сатуучу ESL инфраструктурасы аркылуу реалдуу убакыт режиминде атаандаштыкка жарамдуу бааларды шайкеш келтиргенден кийин{5}}бааны 18% га төмөндөттү.

Rich продукт маалымат дисплейэлектрониканын чекене соодасына мүнөздүү жогору бааланган сатып алууларга ылайыктуу. 1500 долларлык ноутбук сатып алган кардар процессор, эстутум, сактагыч, дисплейдин дааналыгы, батареянын иштөө мөөнөтү-керек. Чоңураак форматтагы ESL (7,5 дюйм жана андан жогору) мурда басып чыгарылган спецификациялык карталарды талап кылган спецификацияны көрсөтүүнү иштетет. Кээ бир электроника сатуучулары баалар жана спецификациялар үчүн электрондук кагаз менен айкалыштырылган арматураларды жайгаштырышат, ошондой эле ар бир технологиянын күчтүү жактарын колдонуп, жарнамалык видео мазмуну үчүн чакан LCD экрандар- пайдаланышат.

Аксессуар тиркемесинин дисплейитиркемени сатууну жүргүзүү үчүн ESL колдонот. "Төмөнкүлөр менен иштейт" деген маалыматты көрсөткөн дисплей негизги өнүмдөрдү шайкеш келген аксессуарларга-телефондорго, ноутбуктар үчүн кабельдерге, консолдор үчүн оюндарга байланыштырат. Негизги продукт ESL кыймылга муктаж инвентаризация деңгээлин көрсөткөндө, динамикалык тиркеме баасы ESL аксессуарында көрсөтүлгөн таңгак арзандатууларын сунуштай алат.

Ууроого каршы интеграция.-жогору{0}}баалуу товарлар үчүн актуалдуу болуп калат. ESL системалары макалаларды электрондук көзөмөлдөө (EAS) жана RFID-негизинде инвентаризацияга көз салуу менен интеграциялана алат. EAS теги туура өчүрүлбөстөн алынып салынганда, байланышкан ESL эскертүү көрсөтө алат же көрүнүшүн өзгөртө алат. Татаалыраак ишке ашыруулар инвентарлардын санын реалдуу-убагында жаңыртып, өнүмдөрдү коопсуздук шаймандарынан алып салышат, бул-запастарды дароо билүүгө мүмкүндүк берет.

Продукциянын жашоо циклинин баасыэлектроника үчүн алдын ала айтууга болот-приминалдык бааны ишке киргизет, атаандаштыкка жөндөмдүү орто{1}}өмүр баасына, -кызмат мөөнөтү аяктаганга{3}}баа коюлат. ESL өнүмдүн жашына, инвентаризация деңгээлине жана кийинки өнүмдөрдүн ишке киргизүү графигине жараша маржаларды жөнгө салган өмүр циклинин автоматташтырылган баа эрежелерин иштетет. Жаңы iPhone ишке киргенде, мурунку муундагы ESL автоматтык түрдө кол менен кийлигишүүсүз, алдын ала аныкталган маржа эрежелерине ылайык -клиринг баасы менен жаңыртылып турат.

Демо бирдигин башкарууэлектроника чекене соодасында продукцияны көрсөтүүчү шаймандар үчүн иштелип чыккан ESL варианттарын колдонот. Бул бирдиктер көбүнчө коопсуздук байланыштары, энергияны башкаруу системалары жана интерактивдүү киосктар менен биригет. Дисплей иштебей турганда бааны көрсөтүп, кардарлар демо продукт менен иштешкенде өзгөчөлүктөргө которулушу мүмкүн. Кээ бир ишке ашыруулар кардардын катышуусун аныктоо жана көрсөтүлгөн мазмунду ошого жараша жаңыртуу үчүн жакындык сенсорлорун колдонушат.

Өнөр жай бөлүктөрү жана MRO: Узак-Күйрөк инвентаризация көйгөйлөрү

Тейлөө, оңдоо жана эксплуатациялоо (MRO) дистрибьюторлору жана өнөр жай бөлүктөрүн жеткирүүчүлөр керектөөчү чекене соодадан кескин түрдө айырмаланган инвентаризация профилдерин башкарат. Кадимки MRO дистрибьютору 100,{2}} SKU'ларды узун-куйруктуу бөлүштүрүү-СКУлардын 20% кирешенин 80% түзөт, ал эми SKU'лардын 80% минималдуу кыймыл менен отурат. Салттуу этикеткалоо ыкмалары этикеткаларды тейлөөгө кеткен чыгымдар жай кыймылдаган буюмдар үчүн продукт маржасынан ашкан учурда экономикалык жактан ийгиликсиз болот.

Жогорку-SKU-экономикажылыш ESL ROI эсептөөлөрү. Азык-түлүк чекене соодасында ESL өзүн актоо, биринчи кезекте, баанын өзгөрүшүнө эмгекти үнөмдөөдөн келип чыгат. MRO бөлүштүрүүдө, кайтарым инвентаризациянын тактыгынын жакшырышынан жана жай-жүрүлүп жаткан запастагы эскирүүнү кыскартуудан келип чыгат. Бекитүүчү дистрибьютор эскиргенге чейин жарнамалык баа үчүн жай{7}}жыгылып жаткан запастарды аныктаган ESL-инвентаризацияга көз салууну жайылткандан кийин инвентаризацияны -31% га кыскартты.

Техникалык мүнөздөмө дисплейталаптар азык-түлүккө караганда дарыканага окшош. Өнөр жай бөлүктөрү өлчөмдүү спецификацияларды, материалдык класстарды, сертификаттарды жана шайкештик маалыматын көрсөтүүнү талап кылат. Подшипник дистрибьюторунун ESL төмөнкүнү көрсөтөт: бөлүктүн номери, өндүрүүчүсү, тешик диаметри, тышкы диаметри, туурасы, ылдамдык рейтинги, жүктүн рейтинги жана тиешелүү спецификациялар (ISO, ABEC ж.б.). Маалымат тыгыздыгы талаптары чоңураак дисплейлерге жана кылдат типографиялык дизайнга түртөт.

Таштандыларды жайгаштыруу системаларыБөлүктөрдү бөлүштүрүүдө көбүнчө ондогон жылдар бою иштеген жерди коддоо схемаларын колдонушат. ESL интеграциясы жайгашкан жердин эски форматтарына туура келиши керек, ошол эле учурда стандартташтырылган жайгашкан жерди коддоого өтүүгө мүмкүндүк берет. Өзгөртүүлөрдү башкаруу 20 жылдан бери колдонуп келген жайгашуу коддоруна көнүп калган-кампа кызматкерлери системанын мүмкүнчүлүктөрүнө карабастан форматтын өзгөрүшүнө каршы туруу сыяктуу маанилүү болуп калат.

Кардарлар{0}}караган терминалдартетиктердин эсептегичтери ESL интеграциясынан пайда алышат. Кардар бир бөлүгүн сураганда, эсептегич кызматкерлер системаны сурайт жана сактагыч жердеги ESL дисплейлери күйөт же алып кетүү нускамаларын көрсөтөт. Кээ бир тетиктердин дистрибьюторлору "каршы алып келүү" иш процесстерин ишке ашырышты, мында урналардагы ESL дисплейлери тандоо инструкцияларын жана эсептегич персоналдын атын көрсөтөт, бул бир эле убакта кардарларды тейлөөнүн бир нече жолу иштешине мүмкүндүк берет.

Комплект жана чогултуу операцияларыкөп бөлүктөрдү бириктирүү үчүн компоненттерди тандоого жетекчилик кылуу үчүн ESL колдонуңуз-. Гидравликалык системанын комплектине насос, мотор, клапандар, арматуралар, шлангдар жана суюктуктар-ар бир кампада сакталган болушу мүмкүн. Ар бир жердеги ESL дисплейлери комплекттин тартибин, керектүү көлөмдөрдү жана бүтүрүү статусун көрсөтөт. Монтаждоо документтери менен интеграция компоненттерди идентификациялоо менен бирге иш нускамаларын көрсөтөт.

Сатуучу{0}}башкарылган инвентаризация (VMI)программалар көрүнүштү бөлүшүү үчүн ESL колдонушат. Жеткирүүчүлөр кардарлардын жайгашкан жерлеринде инвентаризациянын деңгээлин башкарганда, ESL толуктоо статусун, келген жөнөтүү даталарын жана запастын болушун көрсөтө алат. Бул ачык-айкындык ашыкча инвентардык инвестициясыз ишенимдүү тетиктердин жеткиликтүүлүгүн талап кылган{2}}убакыттын ичинде-өндүрүү программаларын колдойт.

ESL vs. Альтернативдик дисплей технологиялары ЖАНЫ БӨЛҮМ

ESL тандоо жөн гана эң мыкты электрондук кагаз панелин тандоо эмес. Бул колдонмо үчүн туура дисплей технологиясын тандоо жөнүндө.E-кагазменен атаандашатLCD текче дисплейлери, сегмент дисплейлери жана салттуу кагаз энбелгилери-ар биринин өзүнчө аткаруу мүнөздөмөлөрү, чыгым структуралары жана колдонмонун жагымдуу жерлери бар. Төмөнкү талдоо технологияны тандоо боюнча чечимдердин техникалык негизин түзөт.

E-Кагаз (EPD) электрондук текче энбелгилери

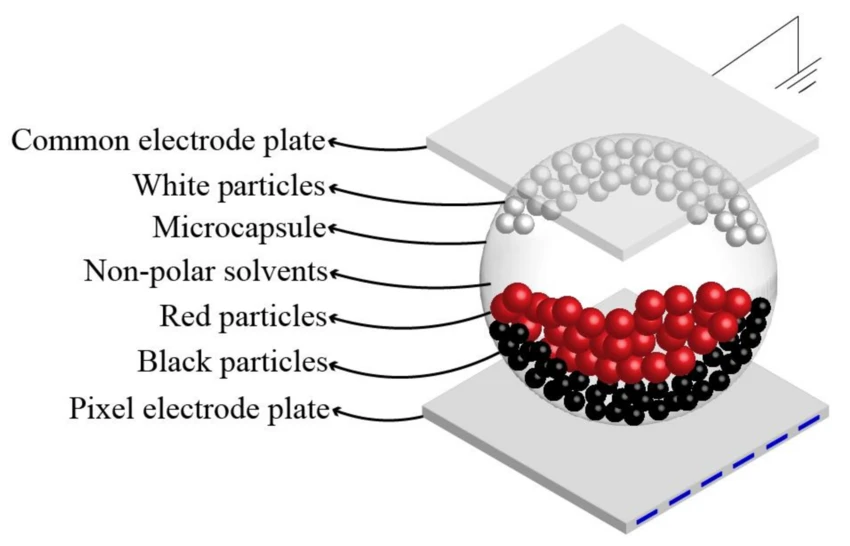

Иштөө принциби: Колдонулган электр талаасы астында микрокапсула суспензиясында электрофоретикалык бөлүкчөлөрдүн миграциясы. Бистабил-сүрөттү кубатсыз сактайт.

Күчтүү жактары: Статикалык болгондо нөлдүк энергия керектөөсү (чыныгы эки туруктуулук), сырткы жарыктын эң сонун окулушу, кеңири көрүү бурчтары (170 градус +), кагаз{2}}чекене чөйрөлөр менен табигый түрдө айкалышкан көрүнүш, монета клеткаларынан көп-жылдык батареянын иштөө мөөнөтү, тышкы жана жогорку-жарыктык колдонмолору үчүн күн нурунун окуу мүмкүнчүлүгү.

Чектөөлөр: Жай жаңыртуу (толук жаңыртуу үчүн 300-2000 мс), чектелген түс мүмкүнчүлүктөрү (коммерциялык өнүмдөр үчүн 1-4 түс, толук түстүү пайда болгон), мезгил-мезгили менен толук жаңылоону талап кылган артефакттар, муздак температуранын иштешинин начарлашы, ЖК альтернативдерине караганда баштапкы бирдиктин баасы жогору.

Чыгымдардын структурасы: Дисплей модулдары өлчөмү жана түс жөндөмдүүлүгүнө жараша $3-15; контроллер, байланыш, турак-жай жана батарея менен толук ESL бирдиктери 8-40 доллар; инфраструктура (шлюздар, башкаруу программасы) типтүү жайгаштыруу үчүн бир белгиге $0,50-2 кошот.

Оптималдуу колдонмолор: Баалардын-центрдүү чекене этикеткалары сейрек жаңыртылып турат (азык-түлүк, жалпы товарлар, дарыкана), сырткы же жогорку-жарык чөйрөлөр, жаңыртуу ылдамдыгына караганда батареянын узак иштөөсүнө артыкчылык берген орнотуулар, эстетика сыяктуу-кагазды талап кылган колдонмолор.

LCD текче дисплейлери

Иштөө принциби: LED арткы жарык менен суюк кристалл жарык модуляциясы. Арткы жарык үчүн үзгүлтүксүз кубаттуулукту талап кылат; дисплей абалы кубатсыз сакталбайт.

Күчтүү жактары: Тез жаңыртуу (60 Гц стандарты, видеого ылайыктуу), миллиондогон түстөр менен толук түс жөндөмдүүлүгү, -көңүл бурган жарнамалар үчүн жогорку жарыктык, видеону жана анимацияны көрсөтүү мүмкүнчүлүгү, жеткирүүчүлөрдүн кеңири экосистемасы менен жетилген технология.

Чектөөлөр: Үзгүлтүксүз электр кубатын керектөө (3-15Вт, типтүү текче четиндеги дисплейлер үчүн), чөйрө жарыгынын начар иштеши (жаркыраган чекене чөйрөлөрүндө жууп кеткен көрүнүш), көрүү бурчунун чектөөлөрү (түс жылыганга чейин мүнөздүү ±60 градус), арткы жарыктын иштебей калышы кадимки ката режими, зымдуу электр инфраструктурасын талап кылат.

Чыгымдардын структурасы: Дисплей модулдары өлчөмүнө жараша $15-50; толук тармактык текче $ 50-200 көрсөтөт; орнотуу чыгымдары көбүнчө электр инфраструктурасынын талаптарынан улам аппараттык чыгымдардан ашат.

Оптималдуу колдонмолор: Анимация көңүл бурган жарнамалык акыркы чектер, видео{0}}жарнамалык дисплейлер, чектелген жарнамалык кампаниялар,-жарыгы башкарылуучу чөйрөлөр (соода борборунун интерьери, аэропорт дүкөндөрү), электр инфраструктурасы мурунтан эле бар колдонмолор.

Сегменттүү LCD дисплейлер

Иштөө принциби: Жөнөкөй суюк кристалл сегменттери (калькулятор дисплейлери сыяктуу) атайын сегмент драйверлери тарабынан башкарылат. Өтө аз кубаттуулук, бирок -алдын ала аныкталган символдор менен чектелген.

Күчтүү жактары: Өтө төмөн наркы (бир дисплейге $0,50-2), өтө аз энергия керектөө (статикалык дисплей үчүн микроампер), кең температура диапазону, жөнөкөй айдоо электроникасы, орнотулган ондогон жылдар бою далилденген ишенимдүүлүгү.

Чектөөлөр: Туруктуу сегмент үлгүлөрү көрсөтүлө турган мазмунду чектейт (адатта сандар жана чектелген символдор гана), графикалык мүмкүнчүлүктөр жок, өлчөмдөрдүн чектелген варианттары, эстетикалык даталуу көрүнүшү, ар бир белгиге арналган сегмент үлгүсү талап кылынат.

Чыгымдардын структурасы: Көлөмү $1 төмөн модулдарды көрсөтүү; толук баа дисплей бирдиктери $ 2-5; минималдуу инфраструктуралык чыгымдар.

Оптималдуу колдонмолор: Мазмундун ийкемдүүлүгү талап кылынбаган таза сандык баанын дисплейи, өтө кымбат{0}}сезимтал жайылтуулар, кубаттуулукка караганда бирдик экономикасын артыкчылыктуу-көлөмдүү колдонмолор, татаал электроника ишенимдүүлүк коркунучун жараткан катаал чөйрөдө жайылтуу.

Кагаз энбелгилери (Кол менен)

Иштөө принциби: Басылган кагаз этикеткалары пластик кармагычтарга салынган же текче четтерине түз чапталган. Дүкөн кызматкерлери тарабынан кол менен жаңыртылды.

Күчтүү жактары: Технологиянын эң төмөн баасы (дисплей жабдыктары үчүн эффективдүү нөл), чексиз графикалык ийкемдүүлүк, иштебей турган электроника жок, инфраструктура талаптары жок, чекене кызматкерлер үчүн тааныш иш процесси.

Чектөөлөр: Эмгек-интенсивдүү жаңыртуу процесси (тажрыйбалуу кызматкерлер үчүн бир этикетка үчүн 15-30 секунд), катага жакын (типтүү чекене соодада баалардын тактыгына байланыштуу болжолдуу 5-15% көйгөйлөр), материалдардын жана басып чыгаруучу материалдардын баасы, бааны тез өзгөртүү мүмкүнчүлүгүн чектөө, этикетканы утилдештирүүдөгү экологиялык калдыктар.

Чыгымдардын структурасы: Энбелги ээлери $0,10-0,50 ар бири; кагаз этикеткалары $0,01-0,05 ар бири; үзгүлтүксүз эмгек жана материалдардын чыгымдары, адатта, жаңыртылган жыштыктагы колдонмолор үчүн 2-4 жылдын ичинде ESL өмүр циклинин чыгымдарынан ашат.

Оптималдуу колдонмолор: Жумушчу күчүнүн баасы анчалык деле төмөн болгон өтө кичинекей чекене операциялар (ээлик{0}}дүкөндөр), жаңыртуу жыштыгы өтө төмөн чөйрөлөр, инфраструктурага инвестиция салуу негизсиз болгон убактылуу же калкып{1}} чекене соода, адаттан тыш физикалык форматтарды талап кылган колдонмолор электрондук варианттарда жеткиликтүү эмес.

Технологияны тандоо негизи

Дисплей технологиясын тандоо үчүн чечим критерийлери колдонуу артыкчылыктарына ылайык өлчөнгөн бир нече факторлорду камтыйт:

Жаңыртуу жыштыгытехнологияны тандоого катуу таасир этет. Аптасына азыраак жаңыртылган тиркемелер ESL инвестициясын сейрек актайт; кагаз этикеткалары үнөмдүү бойдон калууда. Күнүмдүк жаңыртуулары бар тиркемелер 2-3 жылдын ичинде ESL бузулушуна жетишет. Бир нече күнүмдүк жаңыртуулары бар тиркемелер ESL экономикасын абдан жактырат.

Мазмундун татаалдыгытехнологияны тандоого таасир этет. Таза сандык баа дисплейи эң төмөнкү баада LCD сегментин колдоно алат. Баалар жана чектелген текст (өнүмдөрдүн аталыштары, бирдиктин баасы) e-кагаздагы ESL. Бай графикалык мазмун же видео электр кубаты жогору болгонуна карабастан ЖК талап кылат.

Экологиялык шарттаропцияларды чектөө. Жогорку чөйрө жарыгы (тышкы, терезелер, жаркыраган чекене жарык) кагаздын чагылдыруучу дисплейине-жакшы келет. Башкарылган жарык чөйрөлөр LCD натыйжалуу колдоно алат. Экстремалдуу температуралар (муздаткычта, сыртта) технология тандоосуна карабастан тиешелүү панелдин рейтингдерин талап кылат.

Электр инфраструктурасынын болушукөп учурда ишке ашыруу мүмкүндүгүн аныктайт. Жеткиликтүү кубаты жок же иштеген кубаты өтө кымбатка турган жерлер, негизинен, батарея менен иштеген ESL-милдеттүү. Электр инфраструктурасы орнотулган жерлер (-текче жарыктандыруу схемаларынын үстүндө) ЖК параметрлерин карап чыгышы мүмкүн.

Ээлик кылуунун жалпы наркын талдооэске алуу керек:

Бул сандар жергиликтүү эмгек чыгымдарына, жаңыртуу жыштыгына жана жайылтуу масштабына жараша олуттуу түрдө өзгөрүп турат. Эсептөө экономикасы өнүккөн эмгек базарларында жумасына 1-2 жолудан ашкан жаңыртуу жыштыгы үчүн ESLге ылайыктуу.

Гибриддик жайылтуу стратегиялары

Бир нече сатуучулар бардык колдонмолордо бир дисплей технологиясын колдонушат. Гибриддик стратегиялар технологияны бирдиктүү чекене чөйрөдө колдонуу талаптарына шайкеш келтирет:

E-баа үчүн кагаз, жарнама үчүн LCDбүткүл дүкөндө кадимки баа үчүн ESL колдонот, ал эми акыркы капкактарда, текшерүү аймактарында жана жарнамалык ысык жерлерге орнотуп, видео мүмкүнчүлүгү жана жогорку жарыктыгы кардарлардын көңүлүн бурат. Бул ыкма эң маанилүү болгон жерде жарнамалык ийкемдүүлүктү сактап, энбелгилердин басымдуу бөлүгү үчүн ESL эффективдүүлүгүнүн артыкчылыктарын камтыйт.

Баасы үчүн LCD сегменти, маалымат үчүн -кагазмазмундун татаалдыгы баасын актаган өнүмдөрдүн толук маалыматы үчүн чоңураак электрондук кагаз дисплейлерди колдонуп, таза сандык баа үчүн арзан сегмент дисплейлерин орнотот. Бул ыкма кардардын баасы инвестицияны актаган-көп көлөмдөгү негизги энбелгилердин баасын азайтып, бай маалыматты көрсөтүүнү камсыздайт.

Температуранын-зонасына шайкеш келген технологиямуздаткыч зоналардагы кең{0}}температура варианттарын колдонуп, стандарттык ESLди айланадагы чекене соода аймактарында жайгаштырат жана тоңдургуч бөлүмдөрүндө катаалыраак сегмент дисплейлерди тандайт, мында дагы кенен-температурадагы-кагаздын өндүрүмдүүлүгү төмөн болуп калат. Технологияны тандоо бирдиктүү спецификацияларды колдонуунун ордуна экологиялык талаптарды сактайт.

Тиешелүү инфраструктураны масштабдоо-чоң форматтагы дүкөндөрдө ESLди толук тармактык инфраструктурасы менен колдонушу мүмкүн, ал эми инфраструктурага инвестиция экономикалык жактан масштабдуу болбогон чакан форматтагы дүкөндөрдө өз алдынча сегмент дисплейлерин же ал тургай кагаз энбелгилерин жайгаштыруу. Технологияны тандоо техникалык талаптар менен катар жайылтуу масштабын карайт.

Emerging Technologies

Жогорку-тез EPD изилдөө

Лабораториялык демонстрацияларга жетишти75 Гц жаңыртуу ылдамдыгыЖК аймагына жакындап келе жаткан электрондук-кагаз панелдеринде-. Өнөр жай конференцияларындагы бул демонстрациялар чындап эле таасирдүү, бирок өндүрүштү жайылтуу алыс бойдон калууда.

Негизги иштетүүчү технологиялар киретсуюк кристаллдык кошумчаларэлектрофоретикалык суюктуктарды кайра агым эффекттерин индукциялоочу кошулмалар менен. Илимий эмгектер ылдамдыкты 2,8 эсеге жакшыртат, ошол эле учурда айдоо чыңалуусун 50% га төмөндөтөт.Жука-плёнкалуу-учуктун ламинаттарыбөлүкчөлөрдүн миграция аралыкты кыскартуу.Жаңы нанобөлүкчөлөрдүн формулаларыбеттик заряддын мүнөздөмөлөрүн оптималдаштыруу жана гидродинамикалык радиусту кыскартуу. Жанамашина үйрөнүү-оптималдаштырылган толкун формасын түзүүабалды жана экологиялык шарттарды көрсөтүү үчүн реалдуу-убагында ыңгайлашат.

Бул технологиялар өнүгүүдө бойдон калууда. ESL продукциясын лабораториялык натыйжаларга таянуу менен көрсөтүү сунушталбайт.

Color E-Paper Evolution

E Ink Галереясы 3технология түстүү EPD кайда бара жатканын көрсөтөт. Кара/ак жаңыртуу төмөндөдү350ms, Мурунку муундардагы 2000ms аз. Ыкчам түс режими500ms. Стандарттык түс режими иштейт750-1000ms. Мыкты сапаттагы түс режими дагы деле керек1500ms.

Түстүү EPD тандалган колдонмолор үчүн "эптеп колдонууга жарамдуу" дегенден "иш жүзүндө колдонууга жарамдуу" болуп өтүүдө. Үзгүлтүксүз өркүндөтүүнү күтүңүз, бирок бөлүкчөлөрдүн физикасынын негизги айырмачылыктарынан улам монохром ылдамдык менен кубаттуулук артыкчылыктарын чексиз сактап калат.

Системаны долбоорлоо үчүн аткаруу спецификациялары

Минималдуу жашоого жөндөмдүү спецификациялар

Жалпы чекене текчелерди белгилөө үчүн бул сандар полду билдирет:

Жаңылоо убактысыглобалдык режим үчүн 2000 мс же жакшыраак, жарым-жартылай үчүн 500 мс же жакшыраак болушу керек.Контраст катышы8:1ден ашуусу керек.Резолюциякеминде 100 DPI жетиши керек.Көрүү бурчу170 градус же кененирээк болушу керек.Иштөө температурасы диапазону0 градустан 40 градуска чейин камтышы керек.Батареянын иштөө мөөнөтүкүнүнө 2 жаңыртууда 5 жылдан ашык болушу керек.

Өркүндөтүлгөн спецификациялар

Талап кылынган колдонмолордун-тез-тез жаңыртуулары, муздак сактагычы, жарнамалык мазмуну- үчүн мүнөздөмөлөр күчөтүлөт:

Жаңылоо убактысыглобалдык үчүн 1000 мс, жарым-жартылай үчүн 300 мс жетиши керек.Контраст катышы12:1ден ашуусу керек.Резолюция120 DPI же андан жогору болушу керек.Түс жөндөмдүүлүгү(3-4 түс) актуалдуу болуп калат.Иштөө температурасы диапазону-25 градустан 50 градуска чейин болушу керек.Батареянын иштөө мөөнөтүкүнүнө 4 жаңыртууда 3 жылдан ашык болушу керек.

Specification Validation

Сатуучунун спецификациялары реалдуу шарттарда текшерилиши керек. Бул кошумча эмес-маалымат жадыбалына дооматтар менен өндүрүштүн өндүрүмдүүлүгүнүн ортосунда олуттуу боштуктар бар.

Жаңылоо убактысын бөлмө температурасында эле эмес, минималдуу жана максималдуу иштөө температурасында сынаңыз. Контраст катышын лабораториянын жарыгы эмес, чыныгы дүкөндүн жарык шарттарында ырастаңыз. Батареянын иштөө мөөнөтүн болжолдоолорду жаңыртуу жыштыгы жана мазмун түрү менен ырастаңыз-сатуучунун болжолдоолору, адатта, эң жакшы-жагдай сценарийлерин болжолдойт. Тармактын архитектурасынын туура масштабын камсыз кылуу үчүн -системанын жаңыртуу күтүү убактысын максаттуу энбелгилердин саны менен текшериңиз.

Технологияны колдонууга дал келтирүү

Электрондук текче этикеткасынын технологиясын тандоо, акыры, мүмкүнчүлүктөрдү талаптарга шайкеш келтирүүдөн келип чыгат. Электрофоретикалык дисплейлердин физикасы -жаңыруу ылдамдыгын, температуранын сезгичтигин, эч кандай оптималдаштыруунун көлөмүн аша албай турган- бекем чектерди белгилейт. Бул чектерди түшүнүү реалдуу системаны долбоорлоого жана ылайыктуу технологияны тандоого мүмкүндүк берет.

Чектөөлөр колдонмого-орточо жаңыртуу жыштыгына, айлана-чөйрөнүн температурасынын иштешине, баага багытталган{1}}мазмунга- туура келген жайылтуулар үчүн ESL эмгекти жок кылуу, баанын тактыгын жакшыртуу жана операциялык ийкемдүүлүк аркылуу кызыктуу бааны берет. ESL чектөөлөрүнө каршы туруучу колдонмолор үчүн{4}}жогорку-жыштык жаңыртуулары, экстремалдык температуралар, бай медиа контент-альтернативдик технологиялар же гибриддик ыкмалар ылайыктуураак болушу мүмкүн.

Технология өнүгүүнү улантууда. Жаңыртуу ылдамдыгы кадам сайын жакшырат. Түс мүмкүнчүлүктөрү кеңейет. Температура диапазондору кеңейет. Бирок негизги физика бойдон калууда. Ийгиликтүү ESL жайылтуу бул чектөөлөрдүн чегинде иштөөнү талап кылат, алар жок болуп көрүнбөйт.
