Эки ай мурун Түштүк Европадагы орточо{0}}өлчөмдүү супермаркеттер тармагы бизден 22 дүкөндүн электрондук текчесинин этикеткасын көрсөтүүнү суранган. Алардын сатып алуу тобу буга чейин үч түрдүү системаны - бир Bluetooth LE, бири Wi-Fi жана башка 433 МГц радио аркылуу иштеткен. Ар бир сатуучу алардын эң мыктысы деп ырасташкан. Эч ким кандай шарттарда эң начар болгонун түшүндүргөн жок. Ошол маек бизди бул чыгарманы жазууга ынандырды.
Учурда ESL жайылтууларында үч зымсыз протокол үй-бүлөсү үстөмдүк кылууда: Bluetooth Low Energy (BLE, өзгөчө 5.4 спецификациясынан бери), Wi-Fi жана Sub{2}}ГГц радио (Азияда 433 МГц, Европада 868 МГц, Түндүк Америкада 915 МГц). Ар бир протокол чыныгы көйгөйдү чечет. Ар бири сатуучу брошюраларын төмөн ойногон соодалашууну жаратат. Бул жерде биз чыныгы дүкөн чөйрөлөрүндө көргөн нерсебиз.
Bluetooth LE: Ачык стандарт, дагы эле масштабда жетилген
Bluetooth анын артында олуттуу импульс бар. Bluetooth SIG Bluetooth 5.4 PAwR (Жооптор менен мезгил-мезгили менен жарнамалоо) өзгөчөлүгүнө - курулган атайын ESL профилин жарыялады, бул механизм бир кирүү чекити миңдеген энбелгилерге буйруктарды уюштурулган убакыт аралыгында таркатып, андан кийин жеке байланыштарды түзбөстөн жоопторду кабыл алат.
Silicon Labs муну өз лабораториясында 1500- түйүн тармагында сынашкан. EM Microelectronic em|bleu SoCди 200 нА терең уйку агымы менен болгону 1,8 × 1,8 мм менен жөнөттү - ал тургай ичине батуу үчүн жетиштүү кичинекей жана үнөмдүү.компакттуу 2,66- дюймдук E-сия тэгдери. Жыл сайын 5 миллиарддан ашык Bluetooth түзмөктөрүн жөнөтүү менен, компоненттердин баасы чоң масштабдагы экономикадан пайда алып келет.
Чекене сатуучулар үчүн практикалык жакшы жагы - сатуучунун ийкемдүүлүгү. Ачык стандарт - жок дегенде принцип - дегенди билдирет, сиз бир жеткирүүчүдөн кирүү чекиттерин экинчисинин энбелгилери менен аралаштыра аласыз. Бул көп жылдар бою ESLди кыйнап келген сатуучунун кулпусунан- олуттуу чегинүү. 2 мкА төмөн уйку агымдары BLE ESL чипсеттери үчүн мүнөздүү жана Bluetooth 5.4 спецификациясы кагаздагы жетүү түйүнүнүн тармагына болжол менен 32,600 энбелгисин колдойт.
Кармоо: "кагаздагы" бул жерде маанилүү. BLEде ири{1}}өлчөмдүү азык-түлүктөрдү жайылтуу он жылдан бери иштеп келе жаткан проприетардык системаларга салыштырмалуу дагы эле жаш. Rigado, ESLде активдүү IoT шлюз сатуучусу, жеке шлюз баасын 1000 доллардан 2000 долларга чейин орноткон - жана чоң супермаркетке он же андан көп керек болушу мүмкүн. BLE 2,4 ГГц жыштыкта иштеп, спектрди Wi-Fi роутерлери, кардар телефондору, микротолкундар жана имараттагы башка зымсыз түзмөктөр менен бөлүшөт. Бош эмес дүкөндө бул тыгын баанын жаңыртууларын эң жогорку сааттарда кечиктириши мүмкүн.
Эң ылайыктуу: дарыканалар, бутиктер жана 2000 м² - төмөн -дүкөндөр, өзгөчө активдерге көз салуу үчүн BLE маяктары иштетилген дүкөндөр. Чекене сатуучулар булагы5,8{1}}дюймдук BLE-жөндөмдүү текче энбелгилериоор инфраструктурасы жок планшеттен жаңыртуу бул протоколду жагымдуу кылат.
Wi-Fi: Учурдагы тармагыңызды колдонуңуз -, бирок батарейкалар үчүн бюджет
Бул жөнөкөй: дүкөнүңүз мурунтан эле ар бир өтмөктө корпоративдик Wi-Fi'ды иштетет, андыктан жаңы шлюздарды өткөрүп жиберип, ESL'лериңизди учурдагы тармакка түз туташтырыңыз. Толук камтуу менен коммерциялык кирүү чекиттерине чоң инвестиция салган ири ишканалардын чынжырлары үчүн интеграциялык математика жагымдуу көрүнөт.
Wi-Fi ошондой эле BLE же Sub{1}}ГГцке караганда көбүрөөк маалымат өткөрүмдүүлүгүн камсыз кылат. Бул артыкчылык бай графикалык мазмунду - продукт сүрөттөрүн, жарнамалык анимацияларды - түртүп жатканда сезилет.LCD{0}}негизделген санариптик баа экрандарыжөнөкөй E-сия тэгдеринин ордуна. А15,6 дюймдук LCD экранакыркы чекте жарнамаларды жүргүзүү E-сия баа тегдеринде жок өткөрүү жөндөмдүүлүгүн талап кылат.
Көйгөй эки жерде пайда болот. Биринчиден, электр энергиясын керектөө. Wi-Fi ар бир өткөрүү циклинде BLE же Sub-ГГцге караганда бир кыйла көбүрөөк ток тартат. Sub{6}}ГГц радиосундагы E-сия энбелгиси күн сайын бирден үчкө чейин жаңыртылып турган монета клеткасында беш жылдан сегиз жылга чейин иштеши мүмкүн. Wi-Fi'да ошол эле энбелгиби? Он экиден он сегиз айга чейин. Бир нече дүкөндөрдөгү - миңдеген энбелгилер - масштабында, бул сиздин оперативдүү жамаатыңыз булагы болушу керек болгон кайталануучу батареяны алмаштыруу программасын билдирет. Экинчиден, тармактын тыгыны. Wi-Fi ESL'лери POS терминалдары, кардар түзмөктөрү, кол сканерлери жана-өзүн-өзү текшерүү киосктары менен эфир убактысы үчүн атаандашат. Ишемби күнү түштөн кийин чокулары учурунда, бул атаандаштык теориялык эмес.
Эң ылайыктуу: жетилген, жакшы{0}}инженерленген Wi-Fi инфраструктурасы бар ишкана сатуучулар, кубатталган LCD санарип белгиси бар дүкөндөр (экрандар сайылгандыктан батареянын иштөө мөөнөтү маанилүү эмес) жана орнотуулар он миңдеген энбелгилердин ордуна жүздөгөн менен өлчөнөт.
Суб-ГГц (433/868/915 МГц): Гламур жок, Узак аралыкка, Узак Батарея
Суб-ГГц радиосунда Bluetooth SIG чемпиондору BLE сыяктуу жарнамалоочу маркетинг органы жок. Көпчүлүк Sub{2}}GHz ESL тутумдары энбелги чыгаруучуга тиешелүү проприетардык протоколдорду иштетет. Өз ара аракеттенүү профили жок. Сатуучуларды алмаштыруу коммуникация стекинин баарын алмаштырууну билдирет.
Бирок, белгилүү бир дүкөн форматтары үчүн физика аны эң практикалык тандоо кылат. Төмөнкү жыштыктар узунураак толкундарды жаратат. Узунураак толкун узундуктары 2,4 ГГц сигналдарына караганда металл текчелерден, бетон бөлүүчү дубалдардан жана муздаткыч дисплейден алда канча натыйжалуу өтөт. Улуу Британиянын{4}}негизделген ESL провайдери Display Data, өзүнүн платформасын толугу менен Sub{6}}1 ГГц айланасында курган, дал ушул себептен - максималдуу диапазон жана татаал чекене соода чөйрөлөрүндө сигналдын кириши. Бир Sub{9}}ГГц кирүү чекити BLE же Wi-Fi эквивалентине караганда бир кыйла чоңураак аянтты камтыйт. Кирүү чекиттеринин азайышы инфраструктуранын арзан баасын жана жөнөкөй тармакты пландаштырууну билдирет.
Батареянын иштөө мөөнөтү дагы бир чечүүчү фактор болуп саналат. Silicon Labs'тин ESL долбоорлоо боюнча көрсөтмөсү CR2032 монета ячейкасында беш жылдан он жылга чейин жетишүү үчүн 10 мкА - төмөн орточо учурдагы бюджет талап кылынарын, алардын Sub-GHz FG22 SoC терең уйкуда 0,17 мкА жетет деп көрсөтүлгөн. үчүнчоң-формат E-сия энбелгилерикампа же гипермаркет чөйрөлөрүндө күн сайын бирден үчкө чейин жаңыртылып турганда, Sub{0}}ГГц ырааттуу түрдө эң узак иштөө мөөнөтүн берет.
Эң ылайыктуу: гипермаркеттер жана 5000 м²ден жогору-куттук сатуучулар, металл стеллаждары бар кампа жана логистикалык чөйрөлөр, муздак чынжыр жана муздаткычтар, ошондой эле инфраструктураны азайтуу жана батареянын иштөө мөөнөтүн көбөйтүү өткөрүү жөндөмдүүлүгүнөн артыкчылыктуу болгон бардык жайгаштыруу. Чоң форматтагы дүкөндөрдө E-сыя текчелеринин энбелгилерин жайылткан кардарларыбыз дайыма Sub-ГГцке тартылышат.
Капталдан--катар салыштыруу
| Метрик | Bluetooth LE 5.4 | Wi-Fi | Суб-ГГц (433/868/915 МГц) |
|---|---|---|---|
| -Дүкөн диапазонунда эффективдүү | 10–30 m | 15–35 m | 50–200 m |
| Батареянын иштөө мөөнөтү (Э-сия, күнүнө 1–3 жаңыртуу) | 3-5 жыл | 1-2 жыл | 5–10 жыл |
| Маалымат өткөрүү | Орто | Жогорку | Төмөн |
| Кирүү чекитине энбелгилер | ~32,000 (спец) / жүздөгөн типтүү | AP сыйымдуулугуна жараша өзгөрөт | Ар бир шлюз үчүн миңдеген |
| Шлюз баасы (орнотулган) | $1,000–$2,000 | Учурдагы тармакты колдонот | $500–$1,500 |
| 2,4 ГГц интерференция | Ооба | Ооба | - өзүнчө топ жок |
| Стандартты ачыңыз | Ооба (BLE ESL профили) | Ооба (802.11) | Көбүнчө менчик |
| Эң мыкты дүкөн форматы | Чакан-орто чекене соода, дарыкана | Күчтүү IT менен ишкана | Гипермаркеттер, кампалар |
Протоколдун тандоосу бүтүндөй дүкөнүңүз аркылуу пайда болот

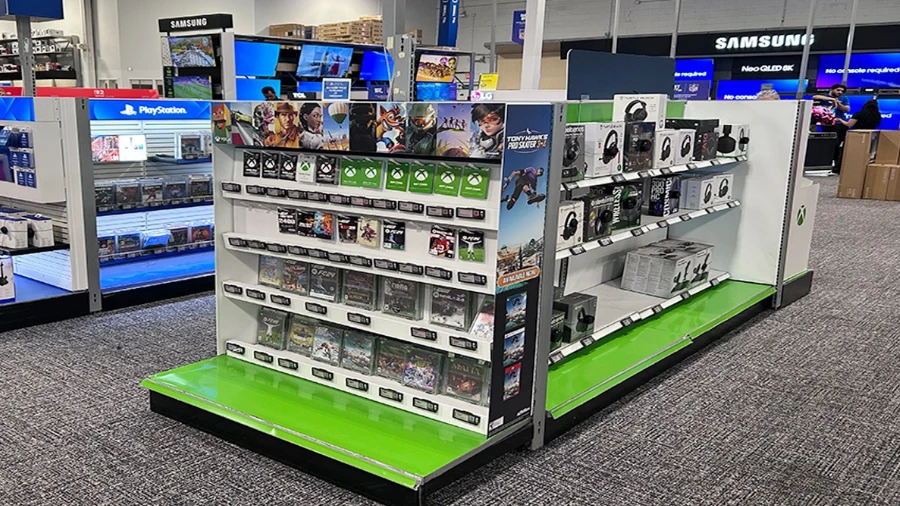

Протоколду салыштыруу макалаларында ырааттуу түрдө көз жаздымда калган бир нерсе: сиздин ESL зымсыз тармагыңыз өзүнчө иштебейт. Жеткирүү чекиттери, баанын арткы бөлүгү, башкаруу программасы - мунун баары дүкөндөгү башка санариптик системаларга тийет. Эгер чуркасаңызөздүк{0}}кызмат сенсордук киосктекшерүү үчүн, ал күркөлөр бир эле маалымат базасынан бааны алышат. Эгерде текче{1}}керектеги LCD тилкеси өтмөктө промо-акцияларды көрсөтсө, ал экрандарды азыктандырган мазмун кыймылдаткычы E-сия энбелгилериңиздеги - кампанияларды да иштетиши мүмкүн, бирок тутумдар жалпы API катмарын бөлүшсө гана.
Биз эң таза натыйжаларды кардарлар үч өзүнчө IT долбоору катары эмес, киоск жана санариптик белгилерди жайылтуу менен бирге ESL жайылтууну пландаштырганда көрдүк. Кардар текченин тегинен, капкагы ЖК экранынан жана-өзүн-өзү текшерүү терминалында көргөн баа бир булактан берилгенде, баа боюнча даттануулар - азык-түлүк - нөлгө жакын төмөндөйт.
Жасаганга чейин үч суроо
Сиздин кабат планыңыз кандай көрүнөт?400 м² дарыкана жана 12 000 м² гипермаркет ар кандай радио чөйрөлөр. BLE эки же үч кирүү чекиттери менен биринчи иштетет. Экинчиси шлюздар менен шыптын таштандыларын болтурбоо үчүн Sub{5}}ГГц керек болушу мүмкүн.
Сиз кандай мазмунду көрсөтүп жатасыз?E-сиядагы статикалык баалар? Ар бир протокол муну чечет. Кубаттуу LCD экрандарда видео жарнамалар? Сизге Wi-Fi өткөрүү жөндөмдүүлүгү керек. Саатына бир нече жолу өзгөргөн Flash баасы? Протоколуңуз жаңыртуу көлөмүн батарейкаларды мөөнөтүнөн мурда түгөтпөстөн кармап тура аларын ырастаңыз.
Эфириңизди дагы эмне бөлүшөт?Дүкөн 2,4 ГГц - кардардын Wi-Fi, IoT сенсорлору, кол сканерлери - үстүнө 2,4 ГГц катмарланган башка система менен күрөшөт. Суб-ГГц толугу менен азыраак топтолгон диапазондо иштейт.
Эч бир протокол универсалдуу эң жакшы. Эгерде сиздин ESL камсыздоочуңуз бир гана зымсыз опцияны сунуштаса жана анын кайсы жерде жетишсиз экенин түшүндүрө албаса, бул сизге бир нерсени айтып берет. Эгерде сиз масштабда жасоодон мурун иш жүзүндөгү дүкөнүңүздөгү протоколдор боюнча энбелгилерди сынагыңыз келсе,баа берүү үлгүлөрүн талап кылуу- эки апта бир өтмөктө бардык спецификациялар барагынан же сатуучунун слайд палубасынан көбүрөөк көрсөтүлөт.
